Химический анкер: виды, преимущества и недостатки, правила применения

Установка крепления

Монтаж

Монтаж при помощи химического анкера очень похож на установку с помощью обычного крепежа, если исключить стадию использования клеевого состава. А, так как, при этом используется специальный инструмент, то применение ХА не задерживает работы.

  1. Размечают места крепления. При этом расстояние от края особого значения не имеет.
  2. По отметкам высверливают отверстия – на 2 мм больше, чем диаметр анкера. Используются инструменты с алмазным буром, так как они дают наиболее ровные стенки.
  3. Очищают отверстия от пыли – применяют специальные ершики, продувают отверстия.
  4. Если крепление производится в пустотелый кирпич или пенобетон, то в отверстия вставляют сетчатую гильзу: она предупреждает растекание клеевого состава. Если речь идет о плотном материале – тяжелый бетон, то гильза не нужна.
  5. На картридж надевают смеситель и выдавливают часть содержимого. В смесительном носике в этот момент компоненты смешиваются, образуя гомогенную смесь.
  6. Насадка смесителя вводится в отверстие до упора. Состав выдавливают в отверстие, заполняя его примерно на 2/3 объема.
  7. Крепеж вводят в отверстие вращательными движениями. Пока смесь не схватилась, его положение можно корректировать.
  8. До полного отвердения состава крепеж больше не трогают.
  9. Для следующего анкера на картридже меняют смеситель и прочищают отверстие.

Вместо картриджа при множественном креплении используют тубу большего объема на 400–800 мл.

Расход

Расход химического анкера зависит от диаметра отверстия, глубины, и, конечно, величины металлической шпильки, если она используется. Определить расход можно по формуле:

V= π*h(D²- d²)/4, где

  • π – число пи:
  • D – диаметр отверстия;
  • d – диаметр шпильки;
  • h – глубина отверстия.

Полученный объем нужно умножить на число отверстий, и получить общий объем смеси, который потребуется для монтажа.

О цене химического анкера вы узнаете далее.

Применение ХА

Химический анкер обеспечивает исключительную прочность скрепления, так как одинаково устойчив к динамической, статистической и вибрационной нагрузке. При этом материал крепления особого значения не имеет. Этим и обусловлена сфера применения крепежа.

  • Строительные работы – например, сборка зданий из бетонных блоков, которые крепятся к каркасу. Химический анкер используется и при возведении строительных лесов, кранов, конструкций любой степени сложности.
  • Монтаж металлоконструкций – крепление опор, мачт к бетонному фундаменту. Кроме того, химический анкер незаменим при сооружении лестниц, напольных ограждений, козырьков и так далее.
  • Монтаж станков на бетонное основание предполагает крепление только химическими анкерами из-за очень высокой вибрационной нагрузки.
  • Любые строительные работы под водой – бассейны, аквапарки и так далее.
  • При креплении в условиях очень высокой влажности – портовые сооружения, склады.
  • Установка подвесных , особенно тяжелых.
  • Крепление конструкций в пористый или неплотный материал: газобетон, пенобетон, пустотелый кирпич и так далее. Только химический анкер способен создать здесь достаточно прочное скрепление.
  • Монтаж конструкций, подвергающихся высокой динамической нагрузке – рекламные щиты, баннеры, ограждения, балконы.
  • При реставрационных работах, когда монтаж новых конструкций производится на старые кирпичные стены.
  • Крепление разнообразного навигационного оборудования и антенн в аэропортах.

Химический анкер не только обеспечивает прочное крепление, но и сокращает сроки монтажа, несмотря на длительность схватывания клея. Однако любой другой крепеж в условиях, где используется ХА, потребует куда больше расходов и усилий.

Инструкции по применению-установке химических анкеров даны ниже.

Зимний химический анкер HIT-ICE


Области применения химических анкеров

  • Крепление и замена арматуры при возведении ответственных конструкций (мостов, перекрытий, лестниц, опорных колонн, эстакад и др.)
  • Вклейка выпусков рабочей арматуры при наращивании фундамента, соединении стен, плит перекрытий, увеличении колонн и лестниц
  • Фиксация стальных элементов
  • Домостроение (монтаж кровли, балконов, ворот, беседок и т.п.)
  • Установка вспомогательного оборудования (спутниковых тарелок, сантехники, фонарей, перил, балюстрад и др.)
  • Монтаж оборудования, при котором необходима электрическая изоляция, например, установка поручней в тоннелях
  • Крепление конструкций под водой и при повышенной влажности

a7be777ffe26bcf5682d354126c7aee8.jpg1faf01647bc34e6d118147d148fa1b9c.jpg57f2a6b183ea282e9f2728b07030b4e3.jpg

Что такое химический анкер

Химический анкер по своей сути представляет собой двухкомпонентную клеящую массу, изготовленную на основе синтетических смол. В технической литературе и в разговорном сленге строителей он имеет немало других наименований — «вклеивающий анкер», «инжекционная масса», «система, вклеивающая анкер», «жидкий дюбель или анкер», ну и «химический анкер».

Впервые этот тип крепежа был применен в горнодобывающей отрасли – для монтажа конструкций с крепление к рыхлым породам. Со временем – распространился на всю строительную отрасль.

В отличие от традиционных анкеров с распорными элементами, химические материалы способны обеспечить высокую надежность фиксации на неустойчивом, малопрочном или сложном по своей структуре материале.

Химические анкеры — это не просто обычная туба с клеем, а высокотехнологичная крепежная система. Обычно в дополнение к составам в продажу поставляются приборы для сверления шпуров, пистолеты-смесители, дозаторы массы, специальные скребки и ерши для очистки отверстий и другие необходимые инструменты и приспособления.

Составы химических анкеров подбирают под конкретную задачу, учитывая условия применения, в том числе, безусловно, специфику материала, из которого возведена основа.

Пропорции различных веществ, используемых в изготовлении химических анкеров, являются коммерческой тайной каждого из производителей. Единственное, что можно сказать с некоторой долей уверенности — это то, что в состав входят такие компоненты, как:

  • Синтетические смолы, производимые на основе полиуретана, акрила или полиэфира.
  • Кварцевый мелкофракционный песок.
  • Цементный состав — используется в качестве наполнителя и вяжущего компонента, обеспечивающего прочностные характеристики клеящего состава.
  • Отвердитель.

Принцип работы химического анкера заключается в креплении металлического стержня (шпильки) с помощью синтетического клеящего состава в бетонных (в том числе в пористых бетонах), кирпичных и многих других конструкциях. Химическая масса глубоко проникает в материал основания, заполняя его поры. Затем синтетические смолы отвердевают, образуя монолит, надежно удерживающий анкерную деталь в основании.


Химические анкеры широко используются для установки металлических крепежных деталей в основную несущую конструкцию.

Технология фиксации с помощью химического анкера проста — клеящей массой (с помощью специального пистолета-дозатора или установкой особой капсулы) заполняется подготовленное отверстие. После этого в него вставляется металлический элемент (чаще всего – шпилька, но может быть и просто рифленый арматурный прут). Химический состав как бы обволакивает металл, заполняя даже узкие зазоры между витками резьбы.

Пример, использования химического анкера: слева – шпилька с резьбой (крепёжный элемент), в центре — отверстие в ячеистом бетоне и закрепленная в нем шпилька, справа — то же самое, но при использовании химического анкера в тяжелом бетоне.

Эти анкерные соединения по способности выдерживать выдергивающую нагрузку стоят значительно выше обычных анкеров или дюбелей. А при очень высоких нагрузках — вообще не имеют аналогов.

Необходимо отметить, что прочность соединений, осуществленных с помощью химических анкеров, настолько высока, что материал применяется даже при строительстве балконов, козырьков зданий, мостов, причём — в подводной их части, и т.п.

Особенно актуально применение данного материала в тех случаях, когда традиционные анкерные крепления и дюбели не способны обеспечить надежное соединение крепежа и основания. Например, если металлические элементы необходимо закрепить в «слабом» основании — это может быть пустотный кирпич, ракушечник, известняк, песчаник, керамзитобетон, или ячеистый бетон. Поэтому в последнее время популярность этого материала неуклонно растет.

Различные клеящие составы имеют разный период схватывания и полного отвердевания. Он может варьироваться от нескольких часов до суток.

Последовательность действий

Рассмотрим, как пользоваться химическими анкерами, чтобы обеспечить надежную фиксацию:

  • выполните отверстие цилиндрической формы, используя дрель;
  • сформируйте расположенное в глубине полости коническое углубление;
  • очистите отверстие от остатков материала;
  • установите, при необходимости, втулку для центрирования, называемую анкерной гильзой;
  • введите с помощью пистолета химический состав или вставьте ампулу;
  • ввинтите резьбовую шпильку;
  • обеспечьте неподвижность анкера до полного твердения раствора.

При использовании стеклянных капсул, наполненных полиэфирным составом, его твердения происходит после разрушения шпилькой оболочки ампулы. Стеклянные осколки обеспечивают дополнительное армирование. Анкер для газобетона может состоять из двух компонентов и обеспечивать эффективное соединение с ячеистым материалом, который эксплуатируется при повышенной влажности, например, в бассейнах.

При введении клеящего состава из картриджа применяются различные крепежные элементы (болты, шпильки, шурупы, прутки арматуры), использование которых определяется конкретными задачами. Инструкция по применению твердеющей смеси регламентирует продолжительность твердения состава.

Особенности технологии использования анкеров HILTI

Для того чтобы просверлить отверстие в стене (неважно для крепления какой конструкции оно предназначено), необходимо выполнить соответствующую разметку. Для разметки можно использовать традиционные инструменты – карандаш и линейку, а также можно воспользоваться более современными приспособлениями, такими, как лазерный уровень и ему подобные

Если вы желаете просверлить не одно отверстие, а несколько, то для их правильного взаиморасположения потребуется дополнительный инструмент – прямоугольник. После того как выполнена необходимая разметка, следует приступить к высверливанию отверстий необходимого диаметра. В зависимости от прочности стены, в качестве режущего инструмента можно использовать либо обычное сверло, либо специальное сверло с победитовой напайкой. В качестве инструмента (опять таки зависит от твердости стены) можно использовать либо обычную дрель с ударным механизмом, либо перфоратор. Далее, высверленные до необходимой глубины отверстия следует очистить от пыли. Очистка от пыли должна быть качественной, так как присутствие пыли негативно скажется на прочностных характеристиках будущего соединения. Для удаления пыли лучше всего использовать обычный бытовой пылесос. Однако, использовать его нужно не в традиционном режиме втягивания, а наоборот, в режиме компрессора. На следующем необходимо определиться с необходимым количеством шпилек и выбором химического анкера. Как говорилось ранее, выбор зависит от количества монтируемых анкеров. Если количество анкеров превышает не больше двух-трех, предпочтительнее воспользоваться дюбелем-ампулой. При большем количестве химических дюбелей для бетона лучше использовать инъекционный дюбель. Итак, вы определились с выбором дюбеля. Процесс закладки ампулы детально описан выше. Он не представляет собой никаких сложностей. Ампулу необходимого диаметра нужно, просто-напросто, поместить в просверленное заранее отверстие. В случае использования инъекционной разновидности химических дюбелей, их массу вкладывают в подготовленное отверстие посредством специального шприца-пистолета. В зависимости от особенностей крепления, монтажнику необходимо определиться — нужно ли использовать дополнительный металлический или полиэтиленовый дюбель. Если да, дюбель необходимо поместить в просверленное отверстие. Если в этом нет необходимости, значит, в отверстие следует вставить основной крепежный элемент, такой как скоба или крючок крепления. После того как основные крепежные элементы присутствуют на предназначенных для них местах, монтажник должен проверить правильность их взаимного расположения, а также правильность расположения по отношению к горизонтальной и вертикальной плоскости. Если крепежные элементы находятся в правильном положении, ничего больше предпринимать не надо, следует дождаться полного высыхания состава химического анкера, после чего к нему можно крепить прочие элементы подвесной конструкции.

Целесообразность применения

Химические инъекционные составы и ампулы имеют высокую стоимость, их приобретение целесообразно при работе с пустотелыми и пористыми марками бетона, в плотных конструкциях они оправданы при монтаже около края или в случае повышенных ожидаемых нагрузок: на разрыв, вибрационных, весовых. Анкеры этого типа выдерживают вес стальных элементов, консолей, колонн, фасадных систем, оборудования, ограждений, при необходимости они используются для дополнительного крепления арматурных стержней. При выборе этого варианта качество материала основы практически не влияет на надежность фиксации, продукция Хилти, Фишер и их аналогов рассчитана на эксплуатацию в бетоне с трещинами.


Также их советуют купить:

  • При отсутствии точного расчета размеров отверстия.
  • При высоких сейсмических и вибрационных нагрузках на объект.
  • При необходимости нарушения рекомендуемых интервалов: размещении по краю конструкции или рядом с соседним анкером. Распорное усилие в отличие от стандартных дюбелей по бетону у них отсутствует.
  • Для эксплуатации в условиях повышенной влажности (химический состав надежно защищает металлический крепеж для бетона от коррозии).
  • Для монтажа в системах огнезащиты, огнестойкость у специализированных видов достигает 2 ч.

Нюансы крепления к бетону

Для монтажа химического анкера потребуются перфоратор или другой тип бурильного инструмента, металлическая щетка для чистки от пыли, насос или пневмооборудование для продувки, строительный пистолет и смеситель. Порядок действий при креплении к полно- и пустотелому бетону отличается. В первом случае для подготовки отверстия нередко задействуются алмазные сверла, стенки нуждаются в усилении шероховатости. Полость чистят щеткой и продувают воздухом не менее 4 раз, использовать на этом этапе воду не рекомендуется.


Полученное отверстие заполняется на 2/3, после чего проводится монтаж металлического крепежа (чаще всего путем врезки или прокрутки). Следующим этапом идет выдержка времени, указанного в инструкции (ориентировочно – 20 минут), и лишь потом допускается окончательная фиксация болта. Следует учесть высокую скорость застывания химического состава, при любых перерывах носик протирается и закрывается колпачком.

Пустотелый и щелевой бетон при установке анкера требует несколько другого подхода. Процесс подготовки отверстия ничем не отличается. Но перед стадией заполнения в него вставляется пластиковая или металлическая втулка (сетчатая или перфорированная). Ее целевое назначение – экономия смеси, при ее отсутствии расход возрастает в разы. Вне зависимости от вида бетона, отверстие не рекомендуется промывать водой, это отрицательно сказывается на адгезийных свойствах.

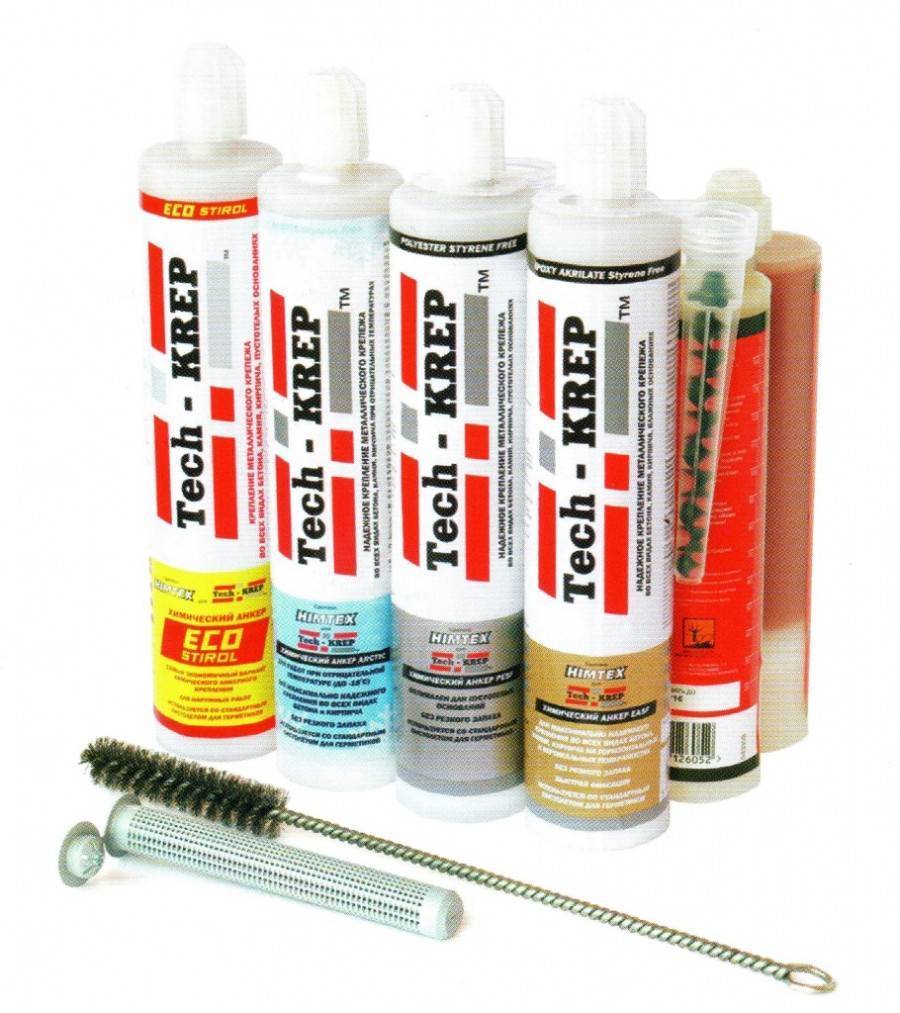

Фото химических анкеров




































Конструкция и виды

Химический анкер – это крепежный элемент, содержащий:

  • специальный клеевой состав;
  • металлическую втулку с резьбой внутри;
  • шпильку с наружной резьбой или обычный арматурный стержень.


Клеевой состав в капсулах предназначен для монтажа одного анкера. Для установки множества изделий лучше приобретать тубы или картриджи

Металлические элементы химического анкера могут изготавливаться из оцинкованной или нержавеющей стали различной степени прочности. Материал изготовления зависит от назначения крепежа.

Особенность применения химического анкера заключается в том, что в отверстие в бетоне, газобетоне, кирпичной кладке или любом другом материале нагнетается клеевой состав, который после полимеризации и обеспечивает исключительную надежность полученного соединения.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах (нажмите для увеличения)


Клеевой состав химческого анкера заполняет все свободные поры, обеспечивая жесткое закрепление даже в «проблемных» материалах

Состав клея держится производителем в большом секрете, но предполагается, что он включает в себя следующие компоненты:

  • искусственную смолу, созданную на основе полиэфира, полиуретана и акрила;
  • наполнители, обеспечивающие хорошие прочностные характеристики формируемого соединения (в качестве таких наполнителей выступают кварцевый песок и цемент);
  • отвердитель, который отвечает за скорость и качество полимеризации клеевого состава.


Химический анкер HILTI в комплекте со смесителем и удлинителем

Как понятно из вышеприведенного состава, все компоненты такого клея смешиваются непосредственно перед монтажом анкерного болта. Современные производители выпускают клеевой состав для химических анкеров:

  • в специальных капсулах, диаметр и высота которых соответствуют размерам отверстия для размещения болта;
  • в картриджах и тубах (внутренний объем таких емкостей разделен на два отсека, в одном из которых содержится клеевой состав, а в другом – отвердитель).


Примерный расход клеевого состава можно определить заранее

При использовании капсул, как сказано в подробной инструкции к таким элементам, первыми в отверстие вставляются именно они. Смешивание компонентов клеящего состава и его дальнейшая полимеризация происходят за счет того, что в отверстие вставляется металлическая шпилька, которая разрушает оболочку капсулы и внутреннюю перегородку между ее отсеками.

Технология использования картриджей и туб, во внутренних отсеках которых содержатся клей и отвердитель, выглядит несколько иначе. Для использования таких элементов необходим специальный пистолет, при помощи которого компоненты смеси выдавливаются, одновременно смешиваясь, в полость предварительно выполненного отверстия.

Такой пистолет, порядок использования которого можно подробно изучить по видео или прилагаемой инструкции, отвечает только за выдавливание клеевой смеси, а соблюдение всех необходимых пропорций компонентов обеспечивает сама конструкция картриджа.

Виды химических анкеров

В зависимости от типа применения химические анкерные болты выпускаются 2 видов:

  • Капсулированные. Эти крепежи продаются в виде ампул для одноразового применения, которые закладываются в стену и «лопаются» при вкручивании стержня. Высота и размер изделий соответствуют диаметру отверстия в стене.
  • Картриджные. Это специализированные крепежи, которые продаются в тубах со специальным пистолетом или в картриждах. Внутри туб состав разделен на две части: клей и отвердитель, которые смешиваются непосредственно перед «закладкой» в стену. Такие дюбели химические используются для нескольких отверстий.

Чтобы определить нужный химический анкер по его маркировке воспользуйтесь следующей таблицей.


Если вы подбираете химический анкер для газобетона или для поверхностей, которые постоянно контактируют с влагой, то оптимальным вариантом будет двухкомпонентный крепеж с классом прочности 5.8.

Такой жидкий крепеж можно использовать для:

  • разрушающихся стен и перегородок;
  • подводных креплений;
  • монтажа подвесного потолка;
  • монтажа осветительных мачт, рекламных баннеров и многого другого.

Однако, перед тем, как начать использовать такие крепления, стоит рассмотреть их плюсы и минусы.

Можно ли изготовить химический анкер самостоятельно

Готовые химические анкеры имеют довольно высокую стоимость, а также небольшой срок хранения после открытия картриджа. Поэтому у многих начинающих строительство мастеров возникает вопрос о самостоятельном изготовлении подобного состава.

Действительно, сделать аналог химического анкера — вполне возможно. Смесь изготавливается на основе эпоксидной смолы. Физико-технические характеристики этого компонента вполне способны обеспечить отличное сцепление материалов. Эпоксидная смола обладает повышенными адгезионными способностями с такими материалами основания, как бетон, кирпич, ракушечник и т.п., поэтому вполне может служить основой для создания состава собственного производства.

Изготовления самодельного химического анкера потребуется:


Эпоксидная смола – основной компонент для самостоятельного изготовления состава для химической анкеровки.

  • Эпоксидная смола — ЭД-20.
  • Отвердитель к ней — УП-583.
  • Цемент или гипс, можно добавить немного мелкофракционного песка, в качестве наполнителя.
  • Пластификатор ДБФ или ДЭГ-1.

Изготавливая такую смесь, следует придерживаться следующей инструкции:

  • В эпоксидную смолу необходимо добавить пластификатор, 5÷10% от общего объема смолы, а затем тщательно перемешать.
  • Далее, в массу засыпается и хорошо перемешивается наполнитель — гипс, цемент. Его количество также небольшое, и должно составлять 5÷10%.
  • Отвердитель запускается в смесь в последнюю очередь, он берется в пропорции 1:10 или 1:8 от общего объема.

Смешивание компонентов при самостоятельно изготовления смеси для химического анкера.

После тщательного перемешивания, получится готовый к применению состав, который необходимо использовать сразу. Время его отвердевания составляет один-два часа, в зависимости от температуры окружающей среды. Поэтому самодельный анкер необходимо готовить порционно, чтобы успеть его выработать. Сохнет эпоксидный анкер долго — 12÷24 часа, но реакция смолы и отвердителя начинается сразу после смешивания компонентов. Увеличивает срок жизни состава пластификатор. Если в массу в качестве наполнителя добавляется гипс, то срок схватывания и застывания сокращается.

Самодельные эпоксидные имеют свои достоинства и недостатки

К преимуществам можно отнести следующие его качества:

  • Высокие прочностные характеристики отвердевшего состава.
  • Минимальная усадка при отвердевании.
  • Хорошие адгезионные способности.
  • Возможность применения при температуре от -10 до +35 градусов.

Недостатками этих состав можно считать:

  • Достаточно длительный срок отвердевания.
  • Возможность использования массы только для сухих и хорошо очищенных отверстий.
  • При эксплуатации конструкции возможно выделение из эпоксидного анкера небольшого количества фенола.

Достоинства и недостатки

К неоспоримым достоинствам химических анкеров следует отнести:

  • отсутствие растягивающих напряжений в строительных конструкциях, в которые монтируется такой анкер;
  • герметичность отверстия, создаваемого для установки крепежного элемента;
  • отсутствие необходимости в большом опыте и сложном оборудовании для монтажа;
  • широкую область применения;
  • высокую прочность и надежность формируемого соединения;
  • высокую несущую способность, обеспечиваемую тем, что такой анкер способен выдерживать значительные напряжения на растяжение;
  • успешное противостояние воздействию негативных факторов внешней среды;
  • наличие отдельных типов анкеров, специально предназначенных для выполнения монтажных работ в условиях повышенной влажности или даже под водой;
  • долговечность (свыше 50 лет при правильной установке);
  • отсутствие токсичных элементов в составе (стирол и др.);
  • небольшие отличия коэффициентов температурного расширения клея и материалов строительных конструкций.


Определенные клеевые составы могут использоваться под водой

Говоря о достоинствах анкеров химического типа, нельзя не упомянуть и недостатки таких крепежных элементов, к которым следует отнести:

  • достаточно высокую стоимость;
  • ограниченный срок хранения в открытой упаковке;
  • срок годности только 12 месяцев даже в закрытой упаковке;
  • долгое застывание (скорость затвердевания клея составляет при +20° 20–40 минут; при –5° – 5–6 часов; при более низких температурах полимеризация клея может вообще не произойти).


Для монтажа при отрицательных температурах используют зимние инжекционные массы

Чтобы подобрать анкер химического типа для конкретной задачи, нельзя воспользоваться ГОСТом, но в этом могут помочь специальные таблицы, в которых приведен ассортимент таких крепежных элементов и сферы их применения.


Определение и характеристики

По терминологии системы европейских технических стандартов и строительных правил эти конструктивные элементы определяются как «вклеиваемый анкер», или «вклеиваемая арматура». Кроме упомянутых выше названий, и в торговой сети, и среди пользователей бытует еще один термин, носящий имя лидера рынка в этом секторе и распространяемый на всю аналогичную продукцию, независимо от типа и производителя — «анкер Хилти». На территории Таможенного союза продукция этой компании заявляется под различными наименованиями, например:

  • Клеевые анкеры Hilti типа HIT-HY 100 и HIT-HY 110 с резьбовыми шпильками и стержнями из арматуры периодического профиля (Техническое свидетельство № 4704−15 подтверждения пригодности для применения в строительстве).
  • Как «Анкеры химические» заявлена многочисленная номенклатура продукции компании серий HIT-RE, HIT-HY, HIT-ICE, HIT-MM, HFX, HVU (Сертификат соответствия №РОСС LI. АГ81. Н05061).

41859d63c3be10c944a0eb7814a922ae.jpgС точки зрения механизма действия первое название — более корректное и технически правильное. Основой технологии является применение клеевых составов на основе различных типов и видов синтетических смол.

Характеристики этих материалов: высокая механическая и химическая прочность в отвержденном состоянии; устойчивость к влиянию влаги и температур, воздействию грибков и плесени; высокая адгезия к различным строительным материалам (бетону, кирпичу, камню, металлу, гипсокартону, дереву, полимерам, стеклу). Совокупность этих свойств определила возможность применения принципиально новой технологии для таких ответственных и традиционно механических несущих элементов, как анкеры.



По определению анкер является крепежным элементом для закрепления или удержания каких-либо конструкций на несущем основании. Основные типы строительных анкеров различаются именно по способу крепления:

  • В механических анкерах закрепление и удержание в основании происходит за счет разжатия распорной втулки или цанги анкера в материале основания.
  • Фундаментные анкерные болты вставляются в выполненный в фундаменте колодец и заливаются бетоном. Удержание в основании обеспечивается загнутым на 90° хвостовиком или приваркой к армокаркасу фундамента.
  • Химический анкер удерживается за счет заполнения объема между стержнем или втулкой анкера и стенками выполненного в основании отверстия клеевым составом.

Разновидности анкеров

Анкер химический представляет серьезную альтернативу механическим анкерным креплениям. Он способен обеспечить повышенную несущую способность и обеспечить надежную фиксацию без возникновения в ячеистом массиве деформационных напряжений.


Химические анкера для бетона состоят их химической смолы и отвердителя

Анкер для газобетона предлагается производителями в различной расфасовке, представляющей:

  • индивидуальные капсулы или ампулы, предназначенные для однократного использования;
  • картриджи увеличенного объема, которые могут комплектоваться специальным пистолетом, и применяются многократно.

Химический анкер для ячеистых бетонов обладает различными свойствами, зависящими от используемых составов, которыми заполняется высверленное отверстие. Применяются:

  • Смолы на эпоксидной основе.
  • Составы из винилэстера.
  • Полиэстерные связующие.
  • Эпоксиакрилатные наполнители.

Остановимся детально на характеристиках смол.

Смолы на эпоксидной основе используются для обеспечения фиксации элементов технологического оборудования и крепления балок. Они характеризуются:

  • возможностью применения в среде с повышенной влажностью;
  • продолжительностью твердения, составляющей от 8 часов до 2 суток;
  • отсутствием внутренних напряжений газобетона при твердении состава.


Множество компаний производит клеящую смесь без такого токсического компонента, как стирол. Это делает его химически безопасным

Винилэстеровые составы применяются для обеспечения фасадного крепления. Отличительные особенности:

  • Устойчивость к влиянию отрицательной температуры.
  • Эффективное крепление резьбовых элементов и гладкой арматуры.
  • Отсутствие вредных веществ, позволяющих безопасно выполнять работы.
  • Затвердевание происходит на протяжении суток.

Крепеж на базе полиэстера обеспечивает надежное крепление конструкций ограждения, элементов фасадов и инженерных коммуникаций. Основные свойства:

  • обеспечение крепления только резьбовой арматуры, установленной в конические отверстия;
  • обеспечение эффективного крепления анкера в отверстиях, имеющих шероховатость;
  • ускоренное твердение, позволяющее эксплуатировать крепеж на протяжении 3 часов.

Химические наполнители на основе эпоксиакрилата применяются для различных целей и отличаются:

  • Повышенным уровнем огнестойкости, обеспечивающим отсутствие деформаций крепежа на протяжении 2 часов при воздействии открытого огня.
  • Возможностью применения при температуре не ниже -5 градусов Цельсия.
  • Достижением эксплуатационных характеристик на протяжении суток.

Материал, из которого его производят, стойкий к химическому, атмосферному и коррозийному воздействию

Остановимся на особенностях использования.

Виды химических анкеров, монтаж анкеров

Существует два вида химических анкеров:

  1. Ампульные: однокомпонентные, двухкомпонентные.
  2. Инъекционные или капсульные (в картриджах и тубах).

Монтаж ампульных анкеров

c57bcf9c3cd77cec5d5f5c272de0f303.jpgАмпульный химическии анкер.

Жидкий дюбель-ампула имеет вид стеклянного цилиндра, внутри которого смола, что при контакте с воздухом затвердевает. Сверлят отверстие — помещается в отверстие ампула, наполненная полиэрфной смолой – потом туда вкручивают металлический стержень (анкер-шпилька) – ампула разбивается – вытекает клей, который находится в анкерах — клей схватывается. При этом кусочки стекла выполняют функцию армирования. Клей может смешиваться со стиролом, если он двухкомпонентный (2 ампулы). Схватывание смолы зависит от марки химического анкера и температуры воздуха.

Двухкомпонентные жидкие дюбели надежно закрепляют конструкцию с пористыми материалами, особенно, в тех случаях, если их эксплуатация будет проходить во влажной среде (например, в бассейне), так как их класс прочности 5.8.

Минусом ампульных вариантов есть то, что одна ампула приходится на одно отверстие, и если оно большое, то смола не полностью заполняет отверстие, отчего крепость конструкции ненадежна.

Картриджи – это небольшие емкости с носиком, через который выдавливают клей. Тубы – это большие резервуары, объемом 400-800 мл, для работы с которыми используют строительный пистолет. Их стоимость намного ниже, чем ампульных. Также намного шире выбор смольного наполнителя. Они могут иметь в составе не только синтетические смолы, но и быть изготовленными с использованием акрилатов, полиуретанов, и других составов, которые также широко распространены на рынке.

Монтаж инъекционных анкеров

13c6d1d0c52ad8e589cab6b2de6ffa0c.jpgИнъекционные анкера Ischebeck TITAN.

В бетоне сверлят дырку — хорошо ее очищают — выдавливают туда клей анкера — вставляют крепежный элемент — клей затвердевает, заполняя все неровности, поры и т. д. При этом из одного картриджа или тубы можно заполнить как одно отверстие, как и полностью закрепить конструкцию, в зависимости от их глубины и размеров.

Они больше подходят для работы с пустотостроительными материалами. В таких видах анкера дюбеля, как такового нет. В них перед выдавливанием клея вставляют перфорированные гильзы из металла или пластика, чтоб смола не растекалась слишком в пустоту. Это самое надежное крепление для таких материалов, аналогов пока не существует.

Популярные марки и цены

2e89a0af1d3e873eef77c79e7ecc0c8d.jpgХимические анкеры не такой уж распространенный крепеж, поэтому известных изготовителей на рынке мало. Лидерами считаются Великобритания и Лихтенштейн.

  • HILTI (Хилти)– известный производитель в области химических анкеров, представляет капсулы и двойные пластиковые тубы. Несомненный плюс – большой температурный диапазон использования: от -18 до +40 С. Капсулы применяют для отверстий от 8 до 30 мм с самым разным крепежом, вплоть до арматуры. Капсулы оснащаются разными дозаторами, могут комплектоваться стандартным или специальным крепежом. Инъекционный дюбель HILTI позволяет обойтись без металлического тела. Достаточно заполнить отверстия в двух соединяемых деталях через носик-шприц, и застыв, клеевой состав обеспечивает прочнейший крепеж. Стоимость определяется типом состава и объемом. Так, 300 мл HIT-RE стоят от 4400 р. за упаковку, а 1400 мл ее же –10014 р. Сетчатая гильза – предложение компании HILTI, теперь используется повсеместно.
  • «BIT United Ltd» – производит и капсулы, и картриджи для работы с пистолетом. Для коаксиального анкера изготавливают пластиковые тубы со сдвоенными полостями для клея и катализатора. Стоимость продукции намного доступнее: 400 мл смеси стоят от 650 до 950 р, причем каждый картридж имеет в комплекте 2 смесителя. Кроме того, BIT в отношении химических анкеров предлагает картридж с турборассекателем в форме спирали, который можно использовать без пистолета. Порцию отмеряют по мерной шкале, нанесенной на тубу.
  • «Chemofast» – создатель химического анкера на базе винилэфирной смолы «Момент крепеж». Его разновидность – «Момент крепеж CF900», на сегодня является самым прочным анкерным болтом для скрепления в условиях повышенной влажности. 280 мл этого состава «потянут» на 1228 р.
  • Fischer – химические анкеры для использования в старой кладке, при монтаже или ремонте фасадов, подходит для крепления в старых выветрившихся швах. Крепеж включает картридж с инъекционным составом, сетчатую гильзу (пластиковую). И профилированный стержень из нержавеющей стали. Стоимость зависит от объема смеси и диаметра анкера. Так, 6 шт. по 100 мл обойдется в 856 р, а 6 шт. по 360 мл – в 1190 р.
  • Sormat – выпускает инъекционные смеси на основе полиэстера, винилэстера, эпоксидной смолы. Форма выпуска – туба, объемом в 300 или 380 мл или стеклянная ампула. Есть смеси, предназначенные для работы в холодное время года – от -18 С. В качестве металлического тела используется оцинкованные шпильки. Стоимость ампулы колеблется от 95 до 115 р.
  • Mungo– инъекционные смеси на основе полиэстера и винилэстера в основном. Предназначены для работы как в полнотелых, так и пустотелых конструкциях и материалах. В качестве металлического тела могут применяться шпильки, болты, анкерные втулки и так далее. Объемы баллонов разные – от 385 до 1400 мл, но, как правило, подобные объемы редки. Выпускаются также и ампульные анкера. 400 мл ХА от Mungo стоят от 1075 р.

Химический анкер – крепеж сверхнадежный и рассчитан на эксплуатацию в условиях самых тяжелых нагрузок. Использовать такой крепеж нужно при соответствующих работах. При необходимости крепления тяжелых конструкций к пустотелым материалам он просто незаменим.



Разновидности и установка химических анкеров


Химические анкеры бывают двух типов: ампульные и инъекционные.

Ампульные выпускаются с одно- и двухкомпонентным составом. Содержимое находится в стеклянной капсуле. Ампулу помещают  в отверстие и вставляют крепежный элемент, который разбивает ее. Клей схватывается, а осколки стекла дополнительно армируют соединение. Для каждого крепежного узла используется новая капсула, которая подбирается под глубину и диаметр отверстия. Этот вид анкеров используется для работы с плотными материалами, такими как полнотелый кирпич и бетон.

Инъекционные анкеры или инжекционные массы представляют собой объемный картридж с двумя отсеками, заполненные разными составами на основе органических полимеров. На тубу надевается смеситель, затем она вставляется в специальный пистолет. Инжекционные массы подходят для работы как с полнотелыми, так и пустотелыми основаниями: бетоном, ячеистым бетоном, газобетоном и керамзитобетоном, поризованной керамикой, пустотелым кирпичом, известняком, песчаником и другими. Перед заполнением отверстия в блоках и кирпиче с пустотами в него вставляют пластиковую гильзу или , иначе клеящий состав заполнит большие пустоты материала.

Видеоинструкция по монтажу химического анкера

Виды химических анкеров

Состав анкеров является двухкомпонентным, что предусматривает процесс смешивания активных компонентов перед непосредственным применением материала. Продукт выпускается двух видов:

• в ампулах разных диаметров, где каждый размер соответствует параметрам отверстия (на одно отверстие предназначена одна ампула);

• в тюбиках и картриджах разных объёмов (тара состоит из двух отсеков, один предназначен для клея, другой – для отвердителя).


При использовании ампул необходимо очистить отверстие от мусора и пыли, вставить в него ампулу и запустить туда же стержень, который раздавливает стекло. Жидкая субстанция самопроизвольно заполняет подготовленную полость. На полимеризацию требуется короткий промежуток времени (20-40 минут, в зависимости от температуры воздуха).

Картриджи и тюбики имеют помимо отсеков подготовительную камеру, куда выдавливается с помощью строительного пистолета определённое количество клея и отвердителя (пропорции указываются в инструкции). Перемешивание компонентов происходит самопроизвольно. После этого состав пистолетом нагнетается в отверстие под анкер.

Химические анкера идеально подходят для материалов, имеющих пористую структуру (пенобетон, керамзитовые блоки, пустотелые кирпичи и др.). Соединению, образуемому в пористых отверстиях, по прочности нет равных среди метизов и других крепёжных элементов.


Продукция ведущих фирм

Крепление строительных конструкций посредством клеевых соединений становится все популярнее в нашей стране. Повышенным спросом пользуется продукция от европейских производителей – Фишер (Германия) и Хилти (Лихтенштейн).

1. Анкер Фишер. Он выпускается в виде ампул и картриджей. Тип RM (размер от М8 х 80 до М30 х280) представляет собой двойную ампулу. Эта разновидность применяется, если предполагается использовать анкеры для бетона FCR-A или шпильки RG (больше информации о бетонных анкерах в данной статье). Чтобы произвести крепление арматуры, рекомендуется Фишер FHP c капсулами от 10 х 90 до 20 х 180. Пористый бетон анкеруют с помощью картриджных видов Fischer с емкостью от 150 мл. Предпочтительны варианты туб с адаптерами – они приспособлены под стандартные пистолеты для герметика.

2. Анкер Хилти. Изделия ампульного типа имеют маркировку HVU, размер колеблется от М8 х 80 до М39 х 360. Они комплектуются капсулами с полиуретановой метаакриловой смолой, кварцевым песком и отвердителем. Картриджные варианты маркируются как HIT, снабжены одним или двумя смесителями и отличаются по объему. Чтобы анкеровать бетон с помощью картриджей, нужен специальный дозатор Хилти.


В каких случаях лучше использовать такой крепеж?

Существуют ситуации, когда применение традиционных металлических и пластиковых распорных дюбелей не оправдывает себя. Химический вариант анкера обеспечивает более надежное крепление, если в качестве строительного материала выступают:

  • пустотелый силикатный или керамический кирпич;
  • ячеистый бетон любого типа;
  • пористый камень – ракушечник, песчаник, известняк.


Если в строительстве использован классический бетон, то и в этом случае химический крепеж в полной мере проявляет свои преимущества – вот основные из них:

1. более высокая несущая способность, по сравнению с традиционными дюбелями;

2. бетон не испытывает растягивающих напряжений;

3. отсутствие температурных деформаций;

4. монолитность – она возникает после отверждения клеевого состава за счет молекулярной адгезии с материалом основания;

5. устойчивость к коррозии;

6. широкий диапазон резьбовых элементов – их размер варьируется от М4 до М52;

7. герметичность соединения – это предотвращает нарушение гидроизоляции.

Если бетон плотный, для анкеровки можно использовать ампулы – их применение отличается максимальной простотой и скоростью. Единственным недостатком этого варианта является цена – она колеблется от 50 до 500 рублей за штуку.

Выбирая анкер для ячеистого бетона, лучше отдать предпочтение инъекционным системам. Они позволяют регулировать степень заполнения, чтобы не осталось пустот. Преимущество профессиональных туб – экономичность упаковки, за счет чего значительно снижается стоимость изготовления каждого отверстия.


Чтобы произвести фиксацию шпильки либо арматуры с помощью ампулы, последовательно выполняют комплекс простых операций.

1. Очищают бетон от пыли и грязи, дрелью сверлят отверстие, из которого затем щеткой или насосом извлекают образовавшуюся пыль и влагу. Размер посадочного места должен превышать диаметр анкера примерно на 2 мм.

2. В подготовленную дыру вставляют ампулу, содержащую клеящий химический состав.

3. Стеклянный цилиндр разбивают, вводят в него стальной стержень.

4. Ожидают застывания связующего компонента.

Чтобы анкеровать вспененный бетон, выполняют коническое отверстие и вставляют в него перфорированную гильзу для предотвращения излишнего вытекания клея в полости. Состав готовят согласно инструкции, перемешивают отвердитель с клеем и нагнетают в отверстие. Далее в бетон вводят стальной стержень и оставляют его до затвердения массы.

Следует помнить, что продолжительность застывания зависит от особенностей клея и температуры окружающей среды. При +20 °C клей застывает 20-40 минут, а при -5 °C – до 6 часов. Если мороз сильнее, то химический процесс полимеризации практически не происходит.

Нормативная документация

f49ffc61cb0302c40de96e051dde5d0d.jpgРасчеты, лабораторные испытания и многолетний опыт применения подтвердили надежность и прочность получаемого соединения при самых различных условиях эксплуатации. На территории Евросоюза этот тип крепления допущен к применению Европейскими техническими правилами ETA TR 023 «Оценка вклеиваемой арматуры» и Общеевропейским строительным техническим кодексом ЕС2, которые допускают проектирование и расчет вклеиваемой арматуры как заранее забетонированной арматуры.

Для применения на территории Таможенного союза нормы проектирования регламентируются стандартом СТО 36554501−048−2016 «Анкерные крепления к бетону. Правила проектирования». В состав стандарта отдельными приложениями входят «Нормированные параметры и коэффициенты для расчета анкеров» таких производителей, как Hilti и Fischer. Приложения содержат методики расчета прочности соединения по многочисленным механическим параметрам: при действии растягивающих и сдвигающих усилий, по контакту анкера с основанием, при выкалывании бетона основания, при откалывании края основания и так далее.

Указанные документы могут быть полезны и для непрофессионалов — с помощью таблиц можно правильно определиться с требованиями к установке химического анкера для своих условий эксплуатации и нагрузок, подобрать необходимый химический анкер для газобетона или кирпича, бетонного основания в зависимости от его марки или состояния.

Производители химических анкеров

На российском рынке свои изделия представляет немалое количество как отечественных, так и зарубежных производителей. На практике безупречно себя зарекомендовали материалы, произведенные известными европейскими компаниями.

В таблице, расположенной ниже, представлены ведущие производители и небольшой обзор их ассортиментного ряда. На самом деле разнообразие производимой ими продукции — намного шире.

Логотип компании Тип анкера Объем и особенности химического анкера
Производитель «Fischer» (Германия)
d8c2fc412c04b826917589bf99dcfd46.jpg RM «Reaktionsanker» — ампула с клеевой массой, внутри которой находится отсек с отвердителем. Производитель изготавливает ампулы разных размеров — М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
FHP «Hammerpatrone» — ампула с клеем и отвердителем для установки металлических элементов в бетонное основание. Производятся в следующих размерах — 10 (13×90), 12 (15×110), 16 (18×125), 20 (24×180).
FIS V 360S «Injections-Mortel» Двойной картридж, для работы требуется специальный пистолет. Основной картридж объемом 360 мл и два смесителя.
FIS V S 150 C «Injections-Mortel» Один картридж стандартного размера. Для работы потребуется обычный строительный пистолет для стандартных картриджей. В комплект входит картридж объемом 150 мл, два смесителя и адаптер.
Производитель «Hilti» (Лихтенштейн)
779eb0520773a9c270efcbacc866f094.jpg HVU «Adhisive Capsule Anchor». Ампула с метаакриловой полиуретановой смолой, кварцевым песком и отвердителем. Капсулы имеют следующий объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280), М33 (37×300), М36 (40×330), М39 (42×360).
HIT-HY150 «Fast Curinq Injection System». Это два сдвоенных картриджа с акриловой смолой и отвердителем. Для работы требуется специальный пистолет. Объем картриджа 330 мл и два отвердителя, HIT-HY20 имеет один отвердитель.
HIT-HY50
HIT-HY20
Производитель «Mungo» (Швейцария)
83c2c51c0e09499ccd56e65c1af10695.jpg MSP «Schlagpatrone». Ампулы со смолой и отвердителем. Объем капсул: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
MYA «Verbunanker». Ампулы с двумя компонентами. Объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
MIT-P Один картридж. Для работы применяется стандартный строительный пистолет. Объем картриджа 150 мл, два смесителя.
MIT-P Двойной картридж. Комплект: 235 мл и два смесителя.
MIT-SF Двойной картридж. Объем 380 мл и два смесителя.
MIT-EA Двойной картридж. Объем 825 мл и два смесителя.
Производитель «Sormat» (Финляндия)
9fa89b240a58c7477b0e227e38093e02.jpg KEM «Kemiallinen ankkuri» — ампулы с полиэфирной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
KEMLA «Kemiallinen lyontiampulli»— ампулы с полиэстерной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
ITH «Injektointitekniika». Картридж с инжекционной массой на основе полиэфирной смолы, объемом в 380 и 150 мл
Производитель «TOX» (Германия)
TVA «Verbund-Anker». Ампулы со смолой и отвердителем, имеющие объем М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
THP «Hammerpatrone». Ампулы со смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
TVM-K «Verbundmortel». Картридж с инжекционной массой, объемом в 380 и 150 мл.

В маркировке капсульных изделий указываются их размерные параметры. Например, М10 (12×90): буква «М» — метрическая резьба шпильки, «12» — диаметр шпильки в сечении, «12 и 90» — диаметр шпура и глубина посадки металлического крепежного элемента в основание.

Особо можно выделить химические капсульные анкеры «Hilti» — это модифицированный материал, адаптированный к температурному диапазону при проведении монтажа от -18 до +40 градусов. Производитель поставляет изделия для отверстий от 8 до 30 мм в диаметре, поэтому их можно использовать для установки в основание мощных арматурных прутов.

На что обратить внимание при выборе химического анкера

Важной задачей является добиться гарантированного соответствия химического анкера его характеристикам и условиям его применения. Чтобы выбрать правильный материал, перед его приобретением необходимо внимательно изучить инструкцию, расположенную на упаковке ли прикладываемую к нему

Химические анкеры для монолитных и пустотелых конструкций различаются своими характеристиками.

Производитель указывает в своих рекомендациях типы конструкций и материалы их изготовления, рекомендуемое расположение шпуров и их размеры, способы крепления, диапазон влажности и температуры, а также допустимые нагрузки для разных оснований

Кроме этого, необходимо обратить внимание на возможные ограничения по условиям эксплуатации, по скорости застывания состава — это особенно важно для химических анкеров атмосферного отвердевания.

Инъекционный химический дюбель

В сравнении с дюбель-ампулами, инъекционные химические дюбели получили гораздо большее распространение. Это обусловлено их более низкой стоимостью, а также отсутствием недостатков, характерных для дюбелей-ампул. Анкер инъекционного типа лишен дюбеля, как такового. В ходе его монтажа, полость просверленного отверстия наполняют густым клеем. При этом, используемая для наполнения емкость может иметь какой угодно большой объем. Из одной емкости можно заполнить одно отверстие, а можно заполнить отверстия всей крепежной конструкции. Емкости небольшого объема, оборудованные специальным шприцем-носиком, через который выдавливают состав, называются картриджами. Большие емкости, имеющие объем 400 -800 мл, именуются тубами. Работы, связанные с монтажом химических дюбелей, выполняют с использованием строительного пистолета. Конструкция данного пистолета схожа с его аналогом, предназначенным для выдавливания акрилового и силиконового герметика. Профессиональные тубы представляют собой достаточно экономичную упаковку. Содержащегося в них материала достаточно для наполнения большого количества отверстий. Безусловно, подобный химический анкер будет иметь гораздо менее низкую стоимость в сравнении с дюбель-ампулами, а также его цена не будет значительно отличаться от стоимости традиционного дюбеля из пластика. В тех случаях, когда крепление анкера будет производиться в материале, обладающего значительными по объему пустотами, с целью предупреждения растеканий клеящего состава, в подготовленные отверстия необходимо вставить сетчатую гильзу из металла или пластика. Возможность выбора клеящего состава для инъекций значительно шире в сравнении с выбором ампул. Химические инъекционные дюбели могут быть приготовлены не только на основе синтетических смол. Инъекционные дюбели с использованием полиэстеровых, винилэстеровых, акрилатных , полиуретановых и прочих составов пользуются не меньшей популярностью. Анкера могут иметь самое разнообразное предназначение. Они могут быть созданы для выполнения специальных работ, а также для широкого круга применения.

Преимущества и недостатки химических анкеров.

Химические анкеры, как, собственно и все строительные материалы, имеют свои положительные и негативные особенности. О них необходимо иметь информацию, чтобы не столкнуться с неприятными моментами при применении крепежа и в ходе эксплуатации готовой конструкции.

Арматурные пруты, закреплённые химическими анкерами в пористом материале несущей стены.

К достоинствам этого специфического материала можно отнести следующее:

  • Герметичность закупорки отверстия после установки анкера.
  • Отсутствие растягивающего напряжения в бетонном основании.
  • Широкая сфера применения.
  • Простота монтажных работ, которые не требуют опыта и специальной подготовки.
  • Высокая прочность анкера при его отвердевании, существенно превышающая этот параметр у традиционных распорных элементов.
  • Способность выдерживать большие нагрузки и растягивающее напряжение, то есть высокая несущая способность.
  • Химический анкер является материалом, устойчивым к внешним атмосферным воздействиям, к коррозии процессам, инертен к химическим влияниям.
  • Существуют специальные анкерные составы с характеристиками, позволяющими их применение в условиях высокой влажности и на переувлажненных поверхностях, а также вообще для конструкций, создаваемых под водой.
  • Срок эксплуатации такого соединения сопоставим с долговечностью самого основания и обычно составляет не менее пятидесяти лет.
  • Производителями производятся клеящие составы, не содержащие токсичных веществ. Эти варианты выбираются для внутренних работ. Поэтому при выборе материала на этот фактор необходимо обратить особое внимание.
  • Коэффициент теплового расширения анкеров расположен в том же диапазоне, что и материалов основания. Благодаря этому качеству при эксплуатации конструкций не возникает ненужных внутренних напряжений при температурных перепадах.

Особое внимание необходимо уделить недостаткам химических анкеров, так как именно они доставляют большое количество неприятностей:

  • В отличие от традиционных анкерных элементов, химические составы требуют достаточно длительного срока до достижения полной готовности установленного крепежного элемента к восприятию нагрузки. Период готовности крепления зависит от температуры окружающей среды:

— при температуре +20 градусов срок отвердевания составит 25÷40 минут;

— при 5 градусах — 5,5÷6 часов;

— если температура более низкая, то отвердевание (полимеризация) составов практически не происходит.

  • Маленький срок хранения закрытой упаковки. Как правило, он составляет не более одного года.
  • Небольшой срок жизни состава после вскрытия картриджа. Поэтому, если упаковка вскрывается, она должна быть сразу использована.
  • Высокая стоимость материала, что отпугивает многих потенциальных потребителей.

Инъекционные анкерные системы Hilti

Этот вид химического анкера (маркируется буквами HIT) представляет собой пластиковый картридж, с двумя закрепленными герметичными емкостями из фольги (одна с клеевым наполнителем, вторая – с отвердителем). На сегодняшний день компания представляет 7 разновидностей этого вида химического анкера. Цена на такие анкеры зависит от емкости картриджа (существует их две разновидности: 330 и 500 мл), компонентов состава, области применения и нагрузки, которую выдерживает шпилька, установленная с его применением.

Например, универсальный гибридный состав “HIT-MM-Plus” является химическим анкером бюджетного класса (стоимость одного картриджа емкостью 330 мл составляет 650÷900 рублей). Двухкомпонентный клей изготовлен на основе уретан-метаакрилата. Рекомендован для установки шпилек с резьбой в диапазоне М6÷М16 в основных строительных материалах, таких как кирпич (цельный и пустотелый), известково-песчаных блоках, бетоне, блоках из ячеистых видов бетона, искусственном и натуральном камне. Для крепления шпилек в пустотелых блоках и кирпичах фирма предлагает специально разработанные перфорированные пластиковые гильзы, которые позволяют увеличить прочность крепления и сократить расход клеевого состава.


А состав “HIT-RE-500-V3”, который замыкает линейку инъекционных анкеров, стоит уже 2700÷3300 рублей за упаковку емкостью 330 мл и предназначен для вклейки выпусков рабочей несущей арматуры перекрытий, колонн, фундаментов и лестничных пролетов. Состав на основе эпоксидного клея с добавками, позволяющими устанавливать шпильки и арматурные прутья диаметром 10÷55 мм даже в отверстия, полностью заполненные водой.


Выдавливание составляющих клея осуществляем при помощи механического ручного дозатора. Для химических анкеров емкостью 330 мл предназначен дозатор “HDM-330”, для 500 мл – “HDM-500”. Капсулы вставляем в пластиковую кассету дозатора (он входит в комплект), на резьбовую часть картриджа прикручиваем смеситель (в котором происходит смешивание компонентов клеевого состава) и через его коническую трубку клей попадает в просверленное отверстие. Параллельные поршни соединены с рукояткой дозатора, и при однократном нажатии на нее происходит подача одной порции клеевого состава (около 5 мл).

Видео об использовании состава “HIT-MM-Plus” и дозатора “HDM-330”:

Для профессионального использования при производстве большого объема анкерных работ используют пневматический дозатор “P-8000-D” и аккумуляторный дозатор “HDE-500-A22”.


Конструкция и виды

Химический анкер по своему составу является двух- или однокомпонентным составом с разнообразным содержимым. Обычно в состав входит эпоксидная, полиэстровая или другая хорошо застывающая синтетическая смола. Вклеивающийся анкер состоит из металлической втулки с резьбой во внутренней части, шпильку с наружной резьбой и клеевой состав, в который входит смола и отвердитель.


В зависимости от того, для какой цели предназначен крепеж, он изготавливается из стали с антикоррозийным покрытием. Также анкеры отличаются по прочности, что указано на упаковке. Отдельно можно купить специальные смолы для химических анкеров. Выпускается он в разной фасовке. Капсулы рассчитаны для закрепления одного анкера, а картриджи и тубы содержат клей для большого количества крепежных элементов.


Применяются данные клеевые основы по-разному. Капсулы помещаются в отверстие в первую очередь, после чего их необходимо проколоть  металлической шпилькой для разрушения перегородки между отвердителем и смолой и выхода клеевого состава наружу.


Для картриджей и туб используется специальный пистолет, в который помещается необходимое количество компонентов клея. При этом не нужно знать правильные пропорции компонентов: картриджи уже имеют в своем составе необходимое их количество.

Оставьте ответ

Введите свой комментарий
Введите имя
