Самостоятельный ремонт плит перекрытия

Некоторые рекомендации

Укладывая бетонную смесь, нужно помнить о том, что штрабы с арматурой должны быть полностью залиты бетоном и тщательно утрамбованы. При усилении плиты перекрытия способом наращивания важна степень сцепления со старой плитой.

У данного способа усиления плиты есть важное преимущество – повышение теплоизоляции и звукоизоляции плиты. Между каркасными прутьями укладывается минеральная плита или пенополистирол

Между ними должно остаться широкое пространство для ребер усиления по арматуре. Не забываем, что ребра также бетонируются одновременно.

Перед проведением работ, направленных на усиление плит перекрытия, обязательно подставляйте под плиты подпорки. Это даст максимальную безопасность при проведении данных работ. Подпорки сразу убирать нельзя, нужно подождать около недели. За этот срок плита окончательно затвердеет и исчезнет опасность обрушения ремонтируемой плиты перекрытия.

Можно ли монтировать плиты перекрытия с трещинами

Итак, если трещин все же не удалось избежать, то рассмотрим варианты и ситуации, когда плиты можно применить и когда их лучше уже использовать для других целей а не для перекрытий. Так, если трещины на плите не значительные, так скажем плита треснула, но не раскрошилась по трещине, то такую плиту можно использовать практически без отступлений, то есть для тех целей, на которые она и была запланирована.  Если плита будет положена между двух других целых, то стоит качественно заделать руст, то есть заделку между плитами. В итоге, соединив треснувшую и целые плиты вы получите достаточно прочное основание.  Если трещина на плите больше, и составляет 1-2 мм, то здесь придется искать альтернативные решения. Такую плиту лучше всего положить в месте, где есть несущая стена, которая «подхватит» ее посредине. Еще более лучшим вариантом будет использование плиты с краю, когда одна из сторон будет опираться на несущую стену. Если у вас при монтаже межэтажного перекрытия использовались плиты с трещинами, то в качестве подстраховки на этом перекрытии можно выполнить бетонную армированную стяжку. Стяжка равномерно распределит нагрузку между всеми плитами, тем самым улучшив качество перекрытия из плит.  О том, как сделать бетонную стяжку, вы можете узнать из статьи «Бетонная стяжка своими руками».  Самым неудачным вариантом трещины будет такой, когда трещина выкрошилась, в этом случае из плиты  видна будет арматура. Такую треснувшую плиту перекрытия лучше не использовать по прямому назначению. Из такой плиты, к примеру, можно сделать две короткие плиты, разделив ее по трещине.

Основные причины, вызывающие дефекты


Схема закладки пакли в руст.

Наступает момент, когда круглопустотные системы перекрытия подходят к лимиту, определяющему несущую способность, и вот тогда появляются различные дефекты, доставляющие массу неудобств.

  1. Самыми опасными из такого рода дефектов перекрытий являются, несомненно, трещины, возникшие поперек плиты. Однако встречается это довольно редко.
  2. Более частыми дефектами можно назвать трещины, появляющиеся в результате усадки.

Их размер обычно не очень большой. Возникновение таких трещин — результат усадки бетонной смеси в процессе застывания. Еще один вид трещин — деформационный. Это результат эксплуатации.

Встречается такой дефект довольно часто. Такие трещины могут по истечении времени менять свой размер в сторону увеличения, как в длину, так и в ширину.

Если на вашем потолке присутствует отделка, не позволяющая оценить состояние перекрытия, то может произойти так, что вы вовремя не заметите образовавшейся трещины, и она может достичь достаточно больших размеров. В некоторых случаях это может вызвать даже обрушение.

Что же вызывает появление таких трещин?


Схема отделки руста.

Специалисты считают, что причиной появления такого рода повреждений может быть нарушение технологии при выполнении . Бывает так, что при наличии слишком длинной конструкции застройщики обрубают ее часть. Хотя по технологическим правилам, делать это нельзя ни в коем случае.

Хотите знать почему?

Потому что внутри такого устройства размещается арматура жесткости продольного характера. А осуществляя обрезку, строители снижают несущую способность подобного устройства в несколько раз. Вот как раз в таких случаях и возникают подобные дефекты.

Еще к ряду причин, вызывающих трещины, можно отнести силовое воздействие на конструкцию, воздействие температурных режимов и усадочных напряжений в железобетонной системе.

Дефект в потолочном перекрытии

Инструменты:


Трещина в потолочном перекрытии замазывается шпателем.

  • клей ПВА;
  • валик;
  • щетка;
  • шпатель.

Для начала нужно как следует очистить деформационные межплиточные швы от цементного раствора. Хорошо промыть все слои побелки, нам должна предстать чистая железобетонная плита.

Щель нужно расширить шпателем, должно получиться V-образное углубление. Трещина перекрытия очищается от пыли. После чего на потолок следует нанести специальную грунтовку, для удобства можно использовать валик или щетку. Грунтовать поверхность нужно очень тщательно, не забывая о швах и трещинах. Дать грунтовке высохнуть.

Готовим цементный раствор (или известковый), добавляем к нему ПВА клей. Клей поможет стать раствору более крепким и пластичным. Пропорция – 1:10.
Приготовленный раствор закладывается в подготовленную трещину и размазывается по всей ее глубине. Для удобства можно применить обычную ложку, зачерпнув ее раствор, резким движением закидываем его в щель. Даем раствору затвердеть и хорошо высохнуть.
Наносим следующий слой раствора, после чего его затираем вровень с поверхностью плиты перекрытия.


Потолочные трещины нужно затирать шпаклевкой.

Клеим металлическую сетку (лучше брать широкую), армирующую раствор. Кладем на сетку штукатурку и даем ей высохнуть.
На всю поверхность плиты перекрытия потолка наносим слой шпаклевки и ждем, когда высохнет.
Шлифуем поверхность потолка наждачной бумагой

Для очень больших трещин придется применять специальный бандаж. Нужно взять хлопчатобумажную ткань на 5 см шире трещины. Чтобы впоследствии ткань не села, ее нужно постирать и прогладить. Смачиваем ткань клеем, отжимаем и накладываем на щель, расправляем шпателем и оставляем просохнуть. После этого можно нанести шпаклевку.

Приготовленный с применением клея раствор нужно использовать сразу, иначе он застынет.

Ремонтируем перекрытие в частном доме

Несмотря на то, что перекрытия — конструкции внутренние и пагубному воздействию окружающей среды не подвержены, они довольно часто требуют реконструкции. Причин, приводящих к их разрушению, много — от физического «старения» несущих конструкций до изменения нагрузки на пол. Однако опыт современных строителей позволяет эффективно решать все эти проблемы с минимальными затратами времени и денежных средств.

Существует множество способов ремонта перекрытий. Но прежде чем рассмотреть их подробнее, необходимо разобраться с видами самих перекрытий. Понятие «перекрытие» включает в себя два вида элементов — несущие конструкции (балки, фермы) и покрытие (плиты, доски). Несущие конструкции, получающие на себя нагрузку от покрытия и предметов, на нем находящихся, могут выполняться из различных материалов. Наиболее распространенные варианты — деревянные, металлические и железобетонные.

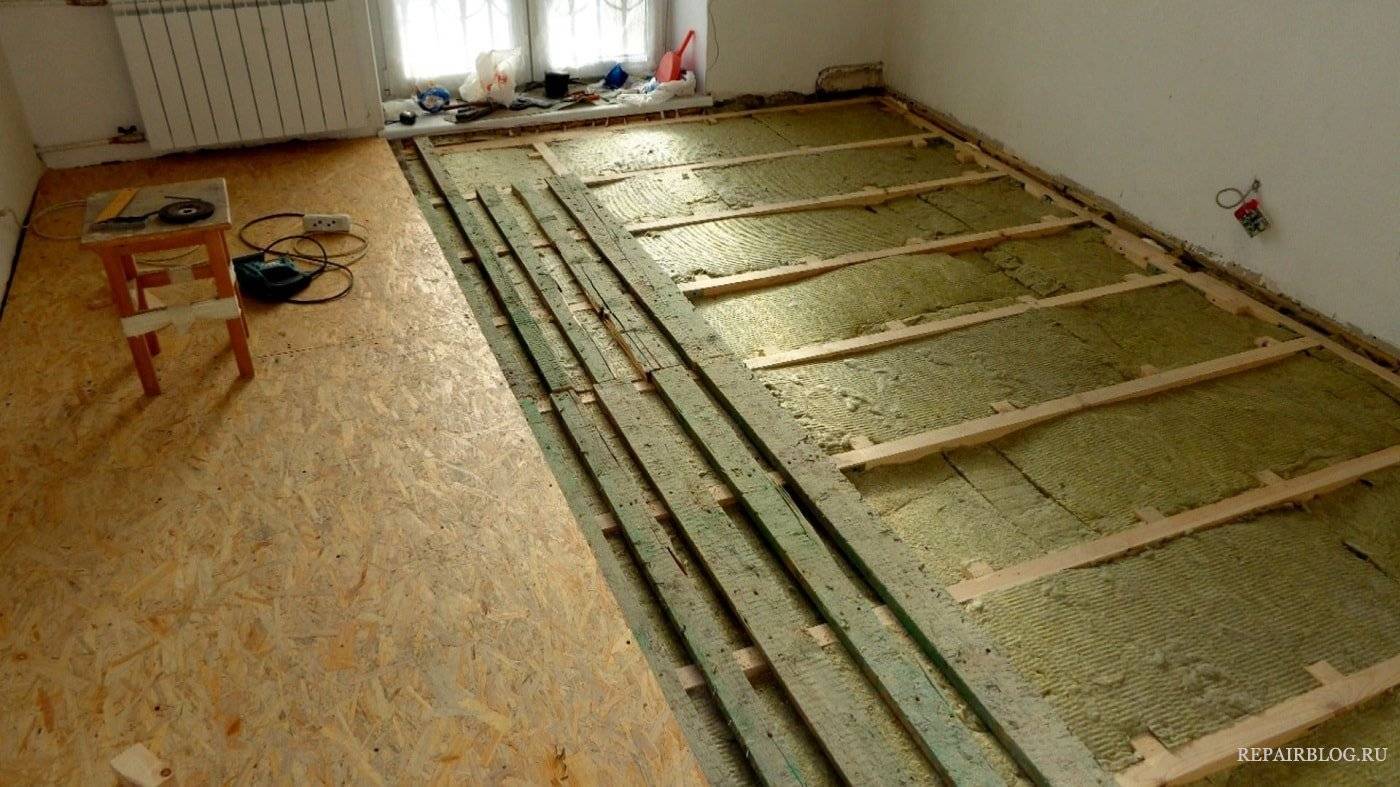

fcac667f7aff69f39084367fd490f058.jpgРемонт перекрытия

Щели в балках

0bbed3848f4131d5065a2108f1df518b.jpgХарактерные трещины в балке: 1 — нормальные трещины в зоне максимального изгибающего момента; 2 — наклонные трещины в зоне максимальной поперечной силы; 3 — трещины и раздробление бетона, в сжатой зоне элемента.

Трещинам, возникшим в местах укладки балок, уделяют особое внимание. Упрощенное соединение стропильной конструкции грозит возможным защемлением опор, что в совокупности с давлением плит приводит к образованию отверстий

Явление редкое, но восстановлению не подлежит.

Строительная конструкция под воздействием вертикальных или горизонтальных трещин в балках разрушается. Выделяют несколько причин такой проблемы. Первая – усадочное напряжение, вызванное недостаточно сильным защитным слоем. Плохое качество материала, нарушение температурного режима при термообработке – причины проблем с балкой.

Усадочная щель небольшая, но через нее проходит воздух, газы, вызывающие коррозию металла. Ржавчина – большая проблема усадочных дефектов, она распирает бетон, расширяя отверстия. Вторая причина – коррозия, вызвана не под влиянием пара. Возникает под воздействием химических соединений, входящих в состав бетона. Степень опасности зависит от степени развития коррозии. Третья причина – раскол балки. Особенно опасно нахождение раскола на конце конструкции, снижается опорная функция элементов.

Повреждения балок — прямая угроза прочности конструкции.

Армирование


Армирование плиты перекрытия.

В тех случаях, когда повреждение арматуры внутри достигло критической точки и плита уже значительно прогнулась, необходимо прибегнуть к более радикальному ремонту, так как в большинстве своем прогиб происходит из-за ослабления ее прочности. Армирование позволяет без использования тяжелой техники достичь значительного усиления прочности и устойчивости к воздействию внешней среды. Кроме того, армирование — это зачастую единственный выход, когда заменить поврежденную плиту чисто технически невозможно. Для того чтобы полностью или частично снять напряжение и обеспечить устойчивость всех конструкции в будущем, при образовании трещин и разломов в плитах перекрытия настоятельно рекомендуется делать сэндвич-армирование, которое представляет собой наложение слоя арматуры и с верхней, и с нижней стенки плиты.

В зависимости от расчетной нагрузки перекрытия может быть использована арматура с сечением от 8 до 15 мм. Кроме того, нужно учесть, что если толщина перекрытия не превышает 150 мм, вполне можно обойтись армированием в один слой, если же плита превышает данный показатель, настоятельно рекомендуется проводить армирование в два слоя. Сам процесс армирования достаточно трудоемок и самостоятельно его провести практически невозможно. Перед проведением процедуры армирования перво-наперво проводится местный ремонт всех трещин и повреждения. Далее на подготовленной поверхности формируют сетку из арматуры одного сечения так, чтобы размер ячеек не превышал 15 х 15 мм.

Арматура в данном случае может быть соединена проволокой или же сварена, причем второй способ является более предпочтительным. После формирования первичного слоя арматурной сетки вся поверхность, покрытой ею, заливается цементным раствором. При необходимости процедуру армирования необходимо повторить. Как правило, наиболее трудоемким является армирование нижней части поверхности ввиду трудности доступа, но в большинстве случаев это единственный вариант сохранения плиты и увеличения ее прочности.

  • Главная

Ремонт трещин в плитах потолочного перекрытия


Трещины и щели в плите устраняются с помощью шпатлевки, состоящей из гипса и мела.

Трещины и щели в плите устраняются с помощью шпатлевки, состоящей из гипса и мела. Перед проведением шпаклевочных работ, участок расчищается ножом или шпателем и увлажняется. Шпаклевка наносится с помощью широкого шпателя. После высыхания проводится выравнивание поверхности наждачной бумагой или же пемзой.

В период эксплуатации в швах между плитами перекрытия порой образуются трещины. В таких случаях по шву наносится слой краски и по всей поверхности шва укладывается бинт. После высыхания красящего состава сверху укладывается шпаклевка. В дальнейшем слой шпатлевки зачищается и потолок полностью окрашивается.

Деревянные конструкции давно уже заменили железобетонными плитами перекрытия. В настоящее время в строительстве в основном применяются пустотные конструкции.

и их конструкции:


В многопустотных плитах перекрытия делаются специальные продольные пустоты внутри. Благодаря этому происходит уменьшение общего веса, улучшение показателя шумопоглощения и появление дополнительных внутренних ребер жесткости.

  1. По способам производства перекрытия подразделяются на монолитные и сборные железобетонные изделия.
  2. Изготовление монолитных систем производится на стройплощадке.
  3. Сборные железобетонные детали изготавливаются на заводах железобетонных изделий и доставляются на площадку, где они и монтируются. В свою очередь железобетонные системы подразделяются:
  4. Многопустотные (ПК).
  5. Облегченные (ПНО).
  6. Плиты перекрытия (ППС).

В многопустотных конструкциях перекрытия делаются специальные продольные пустоты внутри. Благодаря этому происходит уменьшение общего веса, улучшение показателя шумопоглощения и появление дополнительных внутренних ребер жесткости. Используются такие аксессуары в сооружениях, где большие пролеты и нагрузки.

Плиты перекрытия ППС производятся на специальных стендах, используя метод продольного и поперечного разреза. Преимуществом этого метода производства является то, что можно изготовить компоненты до 15 метров длиной, а также нестандартные.

Преимущества :

  1. Отсутствуют швы, и нет риска нарушений правил монтажа.
  2. При правильном изготовлении долговечность монолитной конструкции выше.

Недостатки:

  1. Опалубка и подмости дорогостоящие, и их устройство трудоемкое.
  2. Сроки строительства полностью зависят от сроков схватывания бетона.
  3. Необходимы знания правильного армирования.
  4. Риск использовать некачественную бетонную смесь.

Сборные ж/б плиты и их преимущества:

Железобетонные плиты имеют ряд преимуществ: изготавливаются в заводских условиях. Быстро и просто монтируются.

  1. Изготавливаются в заводских условиях, что уже гарантирует качество.
  2. Быстрота монтажа.
  3. Простота монтажных работ.

Недостатки:

  • Жесткость ниже, чем у монолитных конструкций.

Облегченные плиты перекрытия

  1. Особенностью этих изделий является то, что они выдерживают те же нагрузки, что и обычные при меньшей толщине и весе.
  2. Уменьшается нагрузка на фундамент, что позволяет делать менее мощный фундамент, а значит экономить денежные средства.
  3. Увеличивается высота помещения.
  4. Стоимость доставки уменьшается, т.к количество привезенных конструкций за рейс увеличивается из-за уменьшения веса и толщины.
  5. Стоимость таких компонентов ниже обычных.

Как правильно хранить плиты перекрытия

Не надо размышлять, что если плита перекрытия столь тяжелая и способна при правильном монтаже выдерживать нагрузки по несколько сотен килограмм на квадратный метр, то и к ее хранению не стоит подходить ответственно, ведь ничего с ней не случится. На самом деле плиты перекрытия весьма ломкие и почти наверняка треснут, если вы храните их не так, как положено. Так в качестве неверного хранения плит стоит привести штабель, когда под нижнюю плиту ничего не подброшено, не установлены опоры, а плита соответственно просто лежит на грунте. Как правило, в итоге такого хранения, плиты постепенно «врастают» в грунт, при этом нагрузка порой распределяется таким манером, что плита должна обеспечивать жесткость на значительном консольном (подвешенном)участке. Несложнее говоря, когда плита «садится на брюхо», то есть основная опора будет в половине, то плита заваливается в одну из сторон, при этом консольная, подвешенная доля создает значительный крутящий момент, который и приводит к трещине, поломке плиты. В качестве образца, неправильного хранения плит, можно привести фото ниже. Плиты возлежат на грунте.


Все эти плиты треснули, что видно из более детальной фотографии.

fa6bdc0ffd8bb630b1f04f11cc5fbb81.jpgДля того, чтобы впоследствии не тратится на то, за что вы уже платили денежки, необходимо первоначально все сделать так, как полагается. Так, чтобы плита не лопнула при хранении, необходимо избрать ровную поверхность, лучше всего сухой, твердый грунт, какой не подвержен проседанию. Лучше всего, насыпать утрамбованную песочную подушку. Дальше необходимо сделать хорошие опоры. Во-первых, они должны быть довольно высокие, чтобы в случае проседания, обеспечить зазор между нательнее плитой и грунтом. Во-вторых, их хотя бы первоначально необходимо выставить горизонтально сравнительно друг друга, чтобы нагрузка в плите и на опоры была мерной. В конце, концов, опоры должны быть расположены примерно в 20-40 см от торцов укладываемой на них плиты и на них должны быть уложены деревянные бруски, так 30*50. Именно такие бруски должны применятся и для последующих линий плит в штабеле. Бруски должны располагаться один над другим и все над нательнее опорой, чтобы правильно передавать нагрузку.

0ee721ba862232c479321cc002dfbfe8.jpgВысота всего штабеля плит перекрытия не должна превышать 8-10 линий.

Трещины в монолитном перекрытии

Еще один вариант решения этой проблемы — увеличение сечения балок. Для этого к существующей арматуре балки приваривают дополнительную, устанавливают опалубку и производят бетонирование. Нередко в опорной зоне несущей конструкции устанавливают хомуты, сваренные из полосового железа или прокатных профилей.

Иногда железобетонные балки растрескиваются в опорных частях. Такое повреждение характерно для каркасных зданий, где несущие конструкции последовательно установлены на колоннах. Как правило, трещины свидетельствуют о том, что при монтаже была изменена конструктивная схема — вместо не соединенных между собой однопролетных балок были собраны так называемые «неразрезные» (последовательно соединенные жесткими связями). В этом случае балки усиливают, устанавливая протезы и хомуты.

Следующий вид перекрытий — сборные железобетонные перекрытия. Эти конструкции пользуются большой популярностью при строительстве каменных коттеджей. Обычно для их монтажа используются пустотные плиты, реже — ребристые, менее популярные у частных застройщиков. Дефекты этих конструкций аналогичны деформациям, возникающим в железобетонных балках, — это трещины в пролете и прогибы, превышающие допустимые нормы. Избавляются от них путем установки анкеров. Для их крепления в перекрытии пробиваются отверстия, затем устанавливаются анкеры и натягиваются тяжи из арматуры. Надо признать, что в результате такой операции перекрытие снизу приобретает довольно неприглядный вид. Замаскировать его можно только с помощью устройства подвесных потолков.

cc84d0dbb835da2955d50f7e0ffa526f.jpgЖелезобетонное перекрытие

Ремонт коррозии арматуры


Усиление ребер сборных плит: а – замоноличиванием дополнительных каркасов в пустотных каналах; 1 – многопустотная панель; 2 – борозда, пробитая в полке вдоль пустотного канала; 3 – дополнительный арматурный каркас; 4 – монолитный бетон.

Образование трещин и разломов в различных видах перекрытий нередко характеризуется появлением коррозии арматуры. Такие повреждения достаточно серьезны, так как ослабление арматуры неизбежно приводит к уменьшению показателей прочности, что приводит к прогибу и даже может стать причиной пролома. Через трещины, идущие к арматуре, проходит воздух и водяные пары, это становится причиной окисления металла. Коррозирующий металл увеличивается в объемах и происходит образование большего количество трещин, что приводит к дальнейшему отслаиванию бетона.

Множество фактов может стать причиной образования трещин, способных повлечь коррозию арматуры, но в большинстве своем такое происходит из-за истончения слоя бетона. Понять, есть ли коррозия, достаточно легко, так как в данном случае края трещин и область вокруг них окрашивается в желтый цвет, а также может образовываться характерный желтый налет. Работа по восстановлению в данном случае будет достаточно кропотливой. В первую очередь необходимо отбить весь отошедший бетон от коррозирующих арматурных стержней.

Далее поврежденные арматурные стержни необходимо тщательно зачистить шкуркой и вскрыть антикоррозийным средством. В тех случаях, когда наблюдается сильное истончение стержня арматуры из-за коррозии, необходимо усилить поврежденный участок путем приваривания дополнительного куска арматуры. При таком варианте сперва необходимо очистить участок арматуры от ржавчины, а затем приварить к нему кусок арматуры нужной длины. Лучше всего использовать для этих целей 15-20 мм арматуру, причем, если позволяет участок, можно приварить даже несколько стержней. Оставшиеся края бетона необходимо обработать грунтовкой и тщательно заделать отверстие вокруг обработанной арматуры цементным раствором. После того как область повреждения полностью высохнет, необходимо отштукатурить всю поверхность цементно-известковой штукатуркой, слоем не менее 15 мм.

Проведение такого вида ремонтных работ потребует наличия следующих инструментов и материалов:

  • молоток;
  • зубило;
  • шлифовальная шкурка;
  • арматура необходимого размера;
  • сварочный аппарат;
  • шпатель;
  • грунтовка;
  • цементный раствор;
  • штукатурка.

Железобетонные круглопустотные плиты перекрытия. Технология выполнения люка

Бывает так, что существует необходимость выполнить люк в железобетонной плите. Каким образом это сделать, чтобы не навредить прочности плиты перекрытия? Соблюдая технологические правила, вы легко справитесь с этой задачей.

Обратите внимание, что люк, точнее его края, будут оставаться на виду, поэтому приложите все усилия для того, чтобы сделать их ровными. По заранее намеченному контуру, необходимо выполнить надрез с помощью болгарки

  1. Люк обустраивается на месте стыка двух плит, чтобы распределение площади между ними было равномерным. То, каким будет люк, точнее его размеры, будут зависеть от имеющейся ширины конструкции и показателя нагрузки. А еще на люк будет влиять используемая в будущем лестница.
  2. Более широкие и имеющие меньшую нагрузку детали позволяют выполнить люк большего размера. Если нагрузки конструкций, имеющих опору на круглопустотные элементы велики, то люк будет меньшим по размеру. При использовании лестниц приставного характера, люк будет иметь традиционные размеры 900 на 900 мм для плит с шириной в 1,2 м.

Применение чердачных складных лестниц — более удобный вариант. Люк, точнее его крышка, соединяются при помощи специального крепления с лестницей, и при его закрывании происходит складывание конструкции. Такой люк с чердачной лестницей значительно экономит место.

Типичные причины растрескивания бетона

Типичные ситуации, примеры и причины разрушения бетонного монолита будут приведены в этой статье. Хорошо знакомая строителям ошибка при работах с бетоном — добавление воды в раствор через несколько часов после заливки, когда первичное схватывание не дает провести виброуплотнение, и потеря пластичности становится очень заметной.

При увеличении водоцементного соотношения в растворе изменяется время гидратации, причем изменения возникают неравномерно, так как воды не поступает во все части опалубки одинаково. Уже через несколько часов, иногда дней, появляется характерная трещина — усадочная, которая имеет свойство прорезать все тело монолита.

547eef7a01b6fb30891bb305021a5507.jpe

Вероятнее всего, этот монолит на фото уже непригоден к дальнейшей эксплуатации. При ширине раскрытия от 0,3 мм такая трещина станет воротами для проникновения в бетон воды, что приведет к увеличению ее проема зимой. Детальное исследование покажет, что разошлись части конструкции, и внутреннее армирование уже не держит их достаточно надежно.

Рецепт тут только один — и не разбавлять его водой из-за первичного схватывания. Гораздо разумнее провести виброукладку в установленный стандартами срок, иногда ее можно повторить, но не повышать пластичность, нарушая соотношение воды и цемента в растворе.

Виды трещин и их устранения

Продольные трещины многопустотной плиты, образованными между пустотами по верхним и нижним ребрами полок.

  • Причина появления: трещины могут появиться из-за воздействия усадочной деформации, а также при недостаточной толщине полнопустотной плиты перекрытия, неравномерной прочности бетона, увеличении гигроскопичности конструкции с последующими циклами замерзания и оттаивания.
  • Решение проблемы: для исправления данного дефекта необходимо заделать поврежденные полки путем инъекцирования бетона в трещины плиты. Такой метод заделки возможно применять в пустотных плитах перекрытия, работающих по балочной схеме без появления сосредоточенных нагрузок на конструкцию.

Продольные трещины на верхней полке и вдоль ребра

  • Причина появления: трещины могут появиться при усадке или дефектах при изготовлении пустотной плиты.
  • Решение проблемы: При устранении этого дефекта можно отрубить часть плиты по ширине с дальнейшим уменьшением нагрузки, рекомендуется также не допускать сосредоточенных нагрузок.

Продольная трещина, проходящая через всю длину арматуры

  • Причина появления: трещина в зоне анкеровки арматуры может появиться из-за пустот образованных крупным бетонным заполнителем который, застряв между пустообразователем образует полости. Также трещины возможны при воздействии агрессивных сред на тело бетона, при нарушении защитного слоя и в дальнейшем, вызвавшего коррозию арматуры.
  • Решение проблемы: в данном случае следует заделать трещины и выполнить перерасчет плиты с понижением несущей способности.

Диагональные трещины, тянущиеся с торцов до боковых граней

  • Причина появления: трещины могут проходить на верхней и нижней поверхностях плиты, или разрезать всю толщину плиты. Данный дефект возможен при действии растягивающего напряжения в сжатой зоне бетона пустотной плиты, неравномерного распределения усилий во время строповки.
  • Решение проблемы: необходимо выполнить расчет на продольную силу, заделать трещину и разгрузить плиту.

Поперечные трещины многопустотной плиты, идущие по продольным ребрам в средней части пролета

  • Причиной появления таких трещин может быть перегрузка плиты, как снижение прочностных свойств бетона и арматуры от коррозии, так и ошибки при монтаже конструкций и их транспортировке.
  • Решение проблемы: Этот дефект устраняется путем армированной набетонки с дальнейшим пересчетом несущей способности.

Можно ли использовать треснутые плиты для перекрытия

Принятие решения зависит от направления и ширины раскрытия трещин.

Круглопустотные плиты изготавливаются с предварительно напряженной рабочей арматурой и выдерживают, в зависимости от марки и высоты (толщины)плиты, приличную нагрузку — от 450 до 1250 кгс/м2.

Треснувший снизу защитный слой бетона не всегда означает уменьшение несущей способности плиты перекрытия. В изделии нижняя часть работает на растяжение и эту нагрузку воспринимает рабочая арматура, расположенная как раз в нижней части плиты с защитным слоем бетона (около 3см). Верхняя часть плиты от вертикальной нагрузки сжимается и эту функцию выполняет бетон.


Трещины, образовавшиеся на гладкой поверхности нижней части плиты, не всегда являются опасными. Если, к примеру, плита треснула вдоль (параллельно продольной оси), то в этом страшного ничего нет. Более того, если плита полностью разломается вдоль на две отдельные части


Для поперечных и косых трещин существуют ГОСТовские требования.

Если волосяная поперечная или косая трещина раскрылась не более, чем 0.3мм — это допустимо и трещину нужно затереть цементным, известковым или гипсовым раствором.

Если же трещина имеет толщину более 0.3мм, то согласно СНиП 2.03.01-84 нужно произвести контрольные измерения плиты в проектном положении на прогиб без нагрузки и с нагрузкой. Предельно допустимые прогибы, в зависимости от длины плиты, можно найти в СНиП 2.01.07-85.

Если прогиб превышает норму, тогда в нескольких местах трещину расширяют и определяют состояние арматуры. В случае, если арматура не успела покрыться ржавчиной, тогда с незначительным усилением плита монтируется, а швы заполняются раствором.

Усиление плит выполняют швеллерной или двутавровой обоймой.

Подбирается швеллер, с внутренним расстоянием между полками равным толщине плиты с плюсовым допуском, одевается по длине на плиту с обеих сторон, между верхней полкой швеллера и панелью забиваются металлические пластины и в таком усиленном виде плита монтируется. Если монтируются несколько треснувших плит, то применяют двутавр нужной высоты. После монтажа зазор между плитой и верхней полкой зачеканивается бетоном с мелкой фракцией щебня.

В вашем случае, чтобы не вызывать экспертов, можно перед монтажом плит уложить на стены дополнительную балку, чтобы частично передать на нее нагрузку от поврежденных плит, а при отделке обыграть эту балку гипсокартоном или сделать подвесной потолок.

www.remotvet.ru

Нарушения ферм

Стропильные фермы обладают характерной особенностью работать на сжатие, обеспечивая устойчивость, жесткость покрытия. Соединенные элементы способствуют возникновению концентрации различного по характеру напряжения: растягивающего, сжимающего, касательного. Большая концентрация способствует возникновению в местах соединения нарушений. Растягивающее напряжение грозит сквозной вертикальной трещиной, сжимающее напряжение – несквозной горизонтальной.

Ряд причин влияющих на деформацию:

  • низкое качества бетон;
  • неправильное расположение поперечной арматуры;
  • смещение металлического каркаса.

Процесс устранения трещин

b6dbada6a754990a53bdb9b2248bcdef.jpgВосстановление железобетона методом инъектирования.

Не так страшна трещина, как ее ширина. Допустимый размер 3 мм. В повреждения большего размера с легкостью просачивается влага. В холодное время года вода замерзает, еще больше расширяя щель и так проходит несколько периодов замерзания, оттаивания. Раскол увеличивается в объеме, влаги попадает в него еще больше. Со временем вода достигает металлического стержня, появляется ржавчина, как следствие — разрушение бетона.

Во избежание разрушения даже мелкие трещины стоит устранять на ранней стадии. Бетонная площадь обрабатывается холодной водой, с помощью шпателя волосяные образования заделываются раствором. Замазывание повреждения возможно произвести любым материалом, разными способами. На правильный выбор влияет ширина повреждения, причина, вид, влияние на несущую способность.

При сохраненной несущей способности применяется метод восстановления под названием расшивка. Расщелина простукивается по всей длине, с целью обнаружения пустоты. Все крошки, сколы убираются металлической щеткой и сжатым воздухом продувается очищенное пространство. Подготовленную поверхность замазывают полимерцементной смесью, выравнивая вровень с бетонной поверхностью.

Утраченная несущая способность восстанавливается инъекциями полимерных смол непосредственно в трещину. Современный раствор в основе с эпоксидной смолой способен к склеиванию даже с влажным бетоном. Интервал рабочей температуры очень широк, обладают незначительной усадкой, качественно заполняют пространство.

В полу

Трещину, образовавшуюся в полу, необходимо устранять сразу, таким образом вы предотвратите дальнейшее разрушение перекрытия.

Необходимые инструменты:


Стамеска – один из инструментов, необходимых ля заделывания трещины в полу.

  • стамеска;
  • зубило;
  • щетка;
  • клей ПВА;
  • цемент;
  • кельма;
  • гладилка металлическая;
  • шпатель со шпаклевкой;
  • опилки древесные;
  • обойный клей;
  • защитные очки и перчатки.

Итак, приступим.


Перед тем, как замазывать трещину, необходимо убедиться, что пол сухой.

  1. Перед началом работ нужно удостовериться, что поверхность плиты перекрытия пола сухая и чистая.
  2. Место нужно хорошо зачистить. Щеткой смести пыль и убрать образовавшийся мусор.
  3. Одеваем очки и перчатки. Стамеской выравниваем острые и грубые края.
  4. С помощью молотка и зубила нужно расшить трещину, придав ей форму конуса. Углубление такой формы очень хорошо будет удерживать раствор.
  5. Берем малярную кисть и с ее помощью клеем ПВА грунтуем трещину в плите перекрытия. Клей ПВА способствует лучшему сцеплению поверхности с раствором.
  6. Готовим раствор, смешиваем 3 части песка с 1 частью цемента, добавляем клей ПВА. По консистенции раствор должен получиться густым.
  7. Раствор накладываем кельмой, вдавливая его в трещину перекрытия. Удаляем излишки, выравниваем и даем раствору хорошо схватиться. Бывает, что после высыхания возникают мелкие трещинки, в этом случае их нужно еще раз пропитать грунтовкой.
  8. Если трещина в плите перекрытия пола большая и глубокая заделывать ее придется несколькими слоями раствора, для его разравнивания удобнее использовать деревянную рейку.
  9. При ремонте крупных трещин, в полу нужно сделать поперечные канавки. В эти канавки кладется раствор и вставляются металлические стержни. Не нужно дожидаться затвердевания, залейте раствор еще раз.
  10. Выравниваем поверхность с помощью металлической гладилки. Если будет необходимо, добавьте немного раствора.
  11. Чтобы устранить трещину в деревянном полу, нужно заполнить ее шпаклевкой, предназначенной именно для дерева. Когда шпаклевка высохнет, зачищаем ее очень мелкой наждачной бумагой.
  12. Если трещина крупная, следует приготовить смесь из опилок с добавлением обойного клея. Для этого опилки заливаются кипятком. Когда смесь остынет, нужно добавить обойный клей.
  13. Получившейся смесью заполняется трещина. Нужно дать смеси высохнуть и аккуратно отшлифовать поверхность. Поверхность готова.

Трещины, возникшие на потолке, также нуждаются в срочном ремонте. Чаще всего они появляются между бетонными плитами, это проблема старых домов. Самый действенный способ от них избавиться – установить навесной натяжной потолок. Но бывает, что нет материальной возможности или не позволяют низкие потолки. В таком случае будем ремонтировать что есть.

Другие дефекты

Тип сооружения, его конструкция, схемы расчетов не влияют на общие характеристики трещин. Каждый появившийся недостаток говорит, что данная точка является скоплением напряжения. Самые распространенные виды недостатков нами уже рассмотрены, но это далеко не полный список всех погрешностей

Обратим внимание на существующие виды повреждений:

  • Мелкие трещины, волосяные. Появляются на верхней поверхности, четкая направленность отсутствует, визуально определить нетрудно. Не влияют на несущую способность, легко устраняются замазыванием раствора.
  • Мелкие трещины вдоль стержня металла. Сопровождается дефект легкой ржавчиной до 5 мм, возможен раскол бетона возле арматуры. Несущая способность снижается на 5%, что влияет на длительность эксплуатации. Необходимо возобновление защитного слоя, при необходимости производят усиление места дефекта.
  • Скалывание бетона. Происходит под механическим воздействием. Если возникло в сжатой зоне — нарушается несущая способность элементов, в растянутой зоне — несущая способность не нарушена, страдает жесткость конструкции. Сколы заделываются мелкозернистым раствором.
  • Замасливание бетона. Утечка масла на производствах приносит существенные проблемы. Прочность бетонных покрытий снижается на 30%. Промасленный слой снимается, устраняются протечки.
  • Отслоение защиты. Образование коррозии, возникновение расколов приводит к отшелушиванию защитного слоя. Состояние аварийное, устраняется восстановлением защитного покрытия.
  • Раскол фундамента приводит здание в аварийное состояние. Срочно устраняется вибрация, проводится усиление фундамента.

Легкий ремонт


Виды трещин, возникающие на перекрытии. Наиболее опасные — поперечные.

Если плиты перекрытия при строительстве уложили ровно (их горизонтальные плоскости на одном уровне), тогда такие потолки нужно просто шпаклевать, швы между перекрытия нужно заполнить раствором. Для того чтобы замазать трещины, выбоины или другие неровности, нужно воспользоваться гипсомеловой шпатлевкой. Перед тем как подмазывать трещины, их расчищают шпателем или ножом и обязательно смачивают водой для более крепкого соединения раствора с плитой. Шпатлевку наносят с помощью широкого шпателя, делают это ровным слоем. Когда она высыхает, нужно отшлифовать ее наждачной бумагой.

Если ранее потолок шпатлевался или красился, то нужно очистить поверхность и удалить эти слои. Старую краску и шпатлевку можно снять посредством шпателя или щетки по металлу, перед этим смочив ее водой. Те, кто сталкивался с такими работами, знают, что когда происходит очищение поверхности, то неизбежно очень большое количество грязи и пыли. Поэтому мебель лучше вынести из комнаты или обернуть пленкой или тканью. Но есть и другой (сухой) метод снятия старого слоя. Для того чтобы без пыли и грязи провести подобные работы, вам понадобиться металлический скребок с ручкой, сделанной из длинной трубки, на нее надевается мешочек для сбора отслоившейся поверхности. Если так просто не получается удалить побелку, тогда нужно воспользоваться 3 % раствором соляной или уксусной кислоты. Во время проведения таких работ необходимо защищать свои глаза и руки. Для этого одевайте перчатки и защитные очки.

Реконструкция в местах соединения


Предварительно трещины очищают наждачной бумагой или щеткой по металлу.

Один из необходимых моментов, когда проводится ремонт перекрытия, — это разделка швов между железобетонными плитами. Швы между ними расчищают, обязательно смачивают водой и заполняют приготовленным раствором. Раствор должен быть приготовлен с использованием мелкозернистого песка. Полученный раствор нужно разравнять полотером и затереть. Но как показывает практика, со временем в этих швах появляются трещины. Справляются с подобным дефектом с помощью такого ремонта: по шву наносится слой краски и на нее наклеивают бинт. Краска должна быть белая. После того как она высохнет, шов нужно прошпаклевать и покрасить вместе с потолком.

Есть в практике случаи, когда в процессе стройки, проводя монтажные работы, панели уложили неровно, на разной высоте. Потолки с подобными проблемами можно ремонтировать следующим способом. Выравнивание потолка решается посредством нанесения штукатурного слоя. Но со временем такой слой отслаивается от гладкой поверхности плиты перекрытия. Чтобы этого не происходило, нужно потолок сделать шероховатым. Чтобы такой ремонт был эффективным, по всему потолку делают глубокие насечки, перед этим очистив его от побелки. При нанесении этих насечек на перекрытия могут возникнуть сложности, наносить их нелегко, и это занимает довольно много времени. И этот способ не всегда дает нужный результат. Лучше, проводя подобный ремонт, прикрепить арматурную сетку к поверхности потолка. Она закрепляется при помощи пластин из металла посредством строительного пистолета. Сетку обязательно нужно покрыть антикоррозийным составом. Для того чтобы ремонт прошел быстро и удобно, емкость с раствором лучше всего поставить посреди комнаты, сам раствор наносится лопаткой и размазывается полотером.

Однако если вы не имеете навыка в таком деле, как ремонт, получить идеально ровную поверхность сразу не получиться. Для того чтобы добиться хорошего результата, нужно установить маяки нужной длины. Расстояние между потолком и маяками должно быть равно толщине предполагаемого слоя, маяки должны быть шириной в 20-30 мм. Их «примораживают» раствором из гипса на расстоянии примерно 1,5 м друг от друга. В процессе штукатурки по маякам сначала раствор разравнивают полотером, а потом правилом, которое должно быть плотно прижато к маякам. Раствор наносится и выравнивается, пока он не достигнет плоскости маяков. Потом рейки вынимают, и пространство, которое они ранее занимали, замазывается раствором и затирают. Стены, примыкающие друг к другу, и потолок образуют углы (еще их называют лузги), и они должны быть достаточно острыми и ровными. Этого можно добиться, используя в таких местах треугольные фасонные полотеры, при этом тщательно притирать теркой.

Ремонт перекрытия из настила по металлическим балкам

Следующий вид перекрытий — настил по металлическим балкам, который может быть как традиционным деревянным, так и собранным из железобетонных плит. Причины разрушения стальных балок сродни тем, что выводят из строя деревянные конструкции, правда, они имеют «металлическую» специфику. К разрушению металлических несущих конструкций приводят коррозия, недостаточное сечение балок и изменение нагрузки на перекрытие. Причем резкое снижение нагрузки не менее опасно, чем перегрузка. Металл — материал упругий, и внезапно освободившаяся стальная балка может просто «выдавить» покрытие вверх. Такие случаи нередки при перепланировке квартир в старых домах. Хозяева, ни о чем не догадываясь, азартно сносят тяжелые кирпичные перегородки, а потом вынуждены тратить огромные средства на ремонт поврежденных перекрытий.

В отличие от деревянных, способов усиления металлических балок существует значительно больше. Но прежде чем воспользоваться любым из них, необходимо зачистить поверхность балки от ржавчины. Первый способ усиления заключается в следующем: по всей длине поврежденной конструкции привариваются плоские металлические пластины или любые другие металлические профили с плоскими гранями — швеллеры, уголки, тавры. После этой операции на усиленную балку следует нанести защитное покрытие — слой краски или любого гидроизолирующего состава.

Следующий, более сложный в технологическом плане вариант — обетонирование поврежденной конструкции. Для этого к существующей балке нужно приварить арматура — продольные и вертикальные стальные стержни-хомуты. Затем устанавливается опалубка, которая заполняется бетоном. По достижении необходимой прочности опалубку снимают и на поверхность усиленной балки наносят защитное покрытие.

Еще один вариант реконструкции балок заключается в установке металлических растяжек-шпренгелей. Для этого к нижней части балки необходимо приварить тяж из арматурной стали, а посередине конструкции вставить и закрепить распорку, которая создаст в тяже-шпренгеле предварительное напряжение. Затем так же, как и в перечисленных случаях, удалить ржавчину и нанести защитное покрытие.

Если коррозионный износ балок незначителен, а прогиб все-таки произошел, значит, произошла уже знакомая нам перегрузка перекрытия. В данном случае усиливать несущие конструкции необязательно, достаточно лишь изменить расчетную схему их опирания. Для этого необходимо заделать концы балок таким образом, чтобы вместо так называемого шарнирного (когда места опирания балок не закреплены, и в результате возможно их незначительное вращение) образовалось жесткое закрепление. Это позволит на треть снизить нагрузку на несущую конструкцию. Правда, перед проведением такой операции лучше проконсультироваться с опытным конструктором. Только специалист может точно установить, насколько возросла нагрузка на перекрытие и выдержат ли стены приложенные к ним дополнительные усилия.

6e327532829fc47b04e937b586c5f895.jpgПерекрытие из металлических балок

Существует классификация трещин по следующим характерным признакам

Классификация трещин плит перекрытия.

По причине возникновения, которая в свою очередь подразделяется на:

  • трещины, появившиеся в результате внешнего силового воздействия в процессе эксплуатации плиты;
  • возникшие при силовом воздействии в результате неправильного складирования, перевозки, монтажных работ, выполненных с нарушением;
  • появившиеся в результате силового воздействия при выполнении обжатия бетона арматурой предварительно-напряженного характера;
  • технологического характера, появившиеся в результате усадки бетона, некачественной трамбовки смеси либо паропрогрева неравномерного характера;
  • появлению которых способствовали процессы коррозии арматуры.

По значению:

  • появление которых говорит об аварийном состоянии всей конструкции;
  • которые способствуют увеличению водопроницаемости бетона;
  • способствующие снижению долговечности перекрытий, в результате активной коррозии арматурной составляющей;
  • обычного вида трещины, которые не вызывают опасения в прочности конструкции.

Если вы обнаружили на плите перекрытия наличие повреждений поперечного характера, самым лучшим вариантом будет замена этого элемента. При невозможности замены, можно попробовать выполнить усиление.

Самым популярным способом считается установка дополнительной опорной стены. В данном случае опасность обрушения грозит от того, что перекрытие больше не выполняет функции, связанной с растяжением.

При обнаружении на устройствах какого-либо вида трещин (продольных, поперечных), нельзя затягивать процесс восстановления. Действовать лучше сразу же, тогда у вас будет больший запас времени на спасение конструкции. Такой вид дефектов дает понять, что в устройстве существует перенапряжение, которое пока еще поддается устранению. Увеличение сечения способствует ее усилению.

Виды трещин в бетонных монолитах и фундаментах

Трещины в монолите могут иметь разные размеры, глубину, форму и происхождение. У них типичные черты, а строительные нормы определяют допустимые величины раскрытия по ширине — расстоянию между краями на участке максимального расхождения. Для конструкций, описанных в СП 28.13330, наличие трещин считается критическим браком, но это касается особо ответственных проектов, где монолит будет находиться под давлением и воздействием жидкости или газа.

Нормы СП 63.13330, которые распространены на строительство малоэтажных жилых сооружений и создание фундаментов для коттеджей, несколько мягче. Поэтому в ряде случаев появление трещин не считается критической ситуацией:

  • поверхностные волосяные до 0,1 мм, не проходящие в толщу монолита;
  • усадочные до 0,3 мм для малоответственных конструкций или оснований малоэтажных сооружений;
  • горизонтальные до 0,3 мм — представляют опасность для тяжелых конструкций, если проходят через весь монолит;
  • комбинированные, вызванные отслоением арматуры — ситуация рассматривается индивидуально, но для ответственных нагруженных деталей появление таких трещин абсолютно критично.

Предотвратить появление первых двух трещин можно еще на этапе проектирования и составления ТТК — при проведении бетонной подготовки достаточно использовать на рыхлых и пучинистых грунтах в качестве уплотнения, чтобы снизить риск смещения частей основания. Цена этой смеси невысока, по количеству ее понадобится немного, зато эффект компенсации деформирующего усилия будет хорошим.

Усадочные трещины428605f04183da286d7d990c00cfa9ed.jpe

Коварство усадочных трещин в том, что они могут появиться гораздо позднее, когда дело уже не в нарушении водоцементного соотношения и первичном проседании грунта под тяжестью раствора. Если такие повреждения возникли через несколько месяцев, то необходимо исследовать их на глубину. Поверхностные трещины можно заделать специальными ремонтными растворами.

Нагрузочные трещины

Другие опасные повреждения монолита в виде растрескивания возникают из-за распределения нагрузок в толще твердой смеси.

Пример — трещина соединения, которая проходит по линиям стержней арматуры в местах сложных сопряжений. Она может появиться от раннего нагружения основания, смещения грунта при замерзании, использования арматуры малого сечения. Вероятнее всего, защитный слой отойдет от арматуры, что понизит прочность конструкции из-за неоднородности.

Сквозное растрескивание монолита — возникло растяжение, проходящее вне центра монолита по арматуре.

Сдвиг — трещина пройдет по диагонали к стержням арматуры, происхождение ее связано с нагружением до набора прочности в поперечной плоскости.

Изгиб — трещина пройдет перпендикулярно оси стены, ее начало укажет на границу зоны растяжения.

Выходящие на поверхность трещины могут говорить о том, что арматура на момент заливки была ржавой, и коррозийный слой отошел от металла.

Вертикальная трещина, которая обнаруживается весной, после первого зимнего сезона, говорит о том, что геология и грунты вовсе не изучались и не учитывались, расчеты не проводились. Вероятность разрушения конструкции высокая.

Способы предотвращения растрескивания бетона — это соблюдение технологии заливки, температурного режима в зимнее время и в жару. Устранить трещины в первые полтора-два часа (от изготовления смеси на РБУ!) можно повторной виброукладкой, а после — с применением специльных ремонтных растворов.

Дефект в стене из штукатурки


Трещина в стене из штукатурки возникает из-за неправильных пропорций раствора, плохом уходе после оштукатуривания.

Наиболее часто трещины возникают на стенах из штукатурки, причем как снаружи дома, так и внутри здания. А применение цементно-песчаной штукатурки обеспечит появление на 100%. В основном их становится видно после грунтовки штукатурки. Трещины, возникающие в перекрытии, не большие, но располагаются по всей площади стены.

Основной причиной их появления является нарушение пропорций смешивания входящих в раствор компонентов, неправильного нанесения и выдерживания, при неправильном уходе после оштукатуривания. Многие допускают серьезную ошибку, нанося штукатурку толстым слоем, не дождавшись, пока высохнет предыдущий слой.

Трещины на штукатурке могут появиться и после шпаклевки, оклейки обоями или покраски. Чтобы этого не произошло, стену перед окончательной шпаклевкой нужно армировать. Для этих целей подойдут следующие материалы: стеклообои (сетка из стекловолокна) или малярный холст. Стеклообои являются самым дорогим вариантом, поэтому от него пока откажемся. Можно только сказать, что по принципу наклеивания стеклообои схожи со стеклохолстом.

Круглопустотные плиты перекрытия. Работы по усилению арматуры и наращиванию сечения

Первые действия будут направлены на разгрузку плиты, но только в том случае, если на ней отсутствуют какие-либо предметы с большим весом. С плиты убирается все. В тех местах, где у плиты имеются пустоты, просверливаются отверстия.

Самым важным моментов в выполнении этой задачи — будет определение расположения пустот. И еще, главное, работая болгаркой, постарайтесь не повредить арматурные включения плиты. В подготовленные отверстия будет вставляться арматура.


Ремонт плит покрытия железобетонных резервуаров: 1 — существующая плита; 2 — балка; 3 — конструктивная арматурная сетка; 4 — новый слой бетона.

  1. Обратите внимание на то обстоятельство, что вставляемая проволока по диаметру должна соответствовать диаметру проволоки, находящейся в плите перекрытия. С использованием этой проволоки необходимо сформировать каркас.
  2. После окончательного размещения проволоки в отверстиях, необходимо выполнить бетонирование отверстий. По окончанию укладки бетонной смеси (раствора) необходимо провести тщательную трамбовку. Такие действия исключат образование пустот в плитах и добавят ей прочности.
  3. После этого необходимо выполнить насечки на поверхности бетонной плиты перекрытия. Нужно это для того, чтобы усилить сцепление с наращиваемым слоем. Не забудьте, что параллельно по отношению к старой арматуре в перекрытии, делаются штрабы.
  4. Следующий этап предусматривает установку подвесной опалубки. Затем выполняется устройство в опалубке арматуры усиливающего характера в наращиваемом слое бетона.
  5. Перед непосредственным выполнением укладки, поверхность имеющейся плиты перекрытия смачивается водой. Бетонированию подлежит сразу вся наращиваемая поверхность целиком.

Не допускается перерывов в укладке, так как бетонная усиленная поверхность впоследствии должна представлять собой единое целое, плиту сплошного характера. А для этого необходимо одновременное застывание по всему имеющемуся объему.

В процессе укладки бетонного раствора, особому вниманию должны подвергаться штрабы с арматурными составляющими. Проверьте, чтобы эти места были целиком заполнены бетонной смесью и хорошо утрамбованы. Самым важным условием при выполнении усиления плиты способом наращивания считается качество адгезии, иначе говоря, сцепления с имеющейся старой плитой перекрытия.

Используя такой метод усиления плиты перекрытия, вы одновременно повышаете теплоизоляционные, а также звукоизоляционные свойства плиты. Согласитесь, это неплохое преимущество, перед остальными способами усиления.

На поверхности имеющейся плиты устанавливается каркас из арматуры и проводится жесткая связка со старым, который располагается в плите. В пространстве между каркасными прутьями производится укладка минеральных плит либо пенополистирола.

Постарайтесь произвести их установку таким образом, чтобы между ними было достаточно места для выполнения бетонирования усиливающих ребер по арматуре. Бетонирование ребер проводится одномоментным образом.

  1. Важный нюанс, проводя любые виды работ, направленные на усиление плит перекрытия, необходимо использовать специальные подпирающие устройства (подпорки). Таким образом вы обеспечите безопасность и удобство проведения работ. Убирать подпорки рекомендуется только спустя неделю, после того как ремонтные работы по усилению плит перекрытия закончены.
  2. Обратите внимание, что неделя — это минимальный срок, который требуется для окончательного схватывания бетона и приобретения им достаточной прочности. По прошествии этого срока исключается опасность обрушения созданной конструкции перекрытия.

Вышеописанный способ не является единственным, подходящим для . Существует еще и такой вариант, как выполнение усиления плиты путем взятия ее в обойму из стали. Но не в любом случае, когда лопнули плиты перекрытия, этот способ будет уместен.

Устранение трещин в плите перекрытия и их усиление

Трещина в перекрытии ремонтируется с помощью усиления. Усиливается плита перекрытия при помощи увеличения сечения.

Трещина в перекрытии ремонтируется с помощью усиления. Усиливается плита перекрытия при помощи увеличения сечения. Усиление пустотных систем производят по этапам:

  1.  Над пустотами производят выштрабливание отверстий. Важно точно найти, где находится пустота и не повредить арматуру, так как работы производят с помощью отбойного молотка и болгарки.
  2. В полученные отверстия устанавливается арматура. Диаметр арматуры берется такой же, как основная продольная арматура. Формируют каркас при помощи проволоки.
  3. Затем отверстия бетонируют. Чтобы ни допустить наличие воздушных пустот, бетон вибрируют или трамбуют.
  4. При проведении работ под плитой устанавливаются подпорки. По окончанию бетонирования они остаются еще дней 10 на месте.
  5. Стальная обойма. Конструкцию обхватывают стальным каркасом со всех сторон. Его стягивают туго на болтах — это своеобразный корсет. Фиксируются детали небольшим слоем раствора для закрепления, что обеспечивает совместную работу устройства и элементов усиления. После выполнения работ по усилению трещина в плите уже неопасна.
  6. Восстановление небольших трещин до 2 мм
  7. Поверхность очищается и трещина расшивается глубиной 1 см. Пыль удаляется с помощью пылесоса.
  8. Заливается грунтовка (эпоксидная или полиуретановая) разбавленная растворителем Р646 в пропорции один к десяти. Одна часть грунтовки и десять частей растворитель.
  9. Шов заливается.
  10. Восстановление глубоких трещин в плите
  11. Трещина прорезается до 50 мм глубиной с использованием болгарки. Поврежденный бетон извлекается из канала вырезанного с обеих сторон вдоль трещины.
  12. Далее выполняются те же работы что и с восстановлением мелких трещин. После наложения заплат в местах, где отслоился бетон и заделки трещин нужно выждать 9 суток и уже после этого, проводится проверка стяжки. С помощью правила проверяют ровность «на просвет». В том случае, если стяжку сделали ровно, все хорошо, если нет, выполняются работы по ее выравниванию.

Повреждение плит свода

54fdfd7dcd39182faf4e920b4fa26b24.jpgТрещина в железобетонной монолитной плите перекрытия.

Перекрытия промышленных сооружений находятся в сложных условиях, испытывают колоссальную нагрузку, силовые, химические воздействия. Следствие — износ поверхности и образование повреждений. В процессе затвердевания в бетоне могут образоваться повреждения небольшого размера. Усадочные трещины внешне напоминают сетку и не приносят опасности.

Дефекты, которые появляются в процессе эксплуатации сооружений, постепенно удлиняясь и расширяясь, приводят к деформационным повреждениям. Появление характерных признаков говорит о серьезных нарушениях во время строительства и перенапряжении плит перекрытия. Проблему устраняют в обязательном порядке заменой конструкции, нет возможности — выставляют подпорную стену и убирают все тяжелые вещи.

Прогиб перекрытия также становится причиной возникновения проблемы. Проводится оценка состояния арматуры, бетона. Недостаточное количество арматуры, неправильное ее расположение приводит к силовой трещине. Расширение отверстия больше 3 мм требует усиления дополнительным армированием.

Ремонт перекрытий в деревянном доме

Деревянное перекрытие является самым традиционным в историческом плане видом перекрытий. В этом случае балки выполняются из бревен или бруса, а покрытие представляет собой настил из деревянных досок или клееных плит. Причины разрушения деревянных перекрытий кроются в свойствах самого материала. Древесина подвержена гниению и разрушению насекомыми и растениями-паразитами. Прогнившие перекрытия по деревянным балкам, как правило, не подлежат ремонту. Проще всего их заменить аналогичными или металлическими. Впрочем, если повреждены всего одна или две балки, можно провести их протезирование. При установке новых деревянных балок следует своевременно позаботиться о гидроизоляции, особенно если они устанавливаются в кирпичную стену. Самый простой способ гидроизоляции заключается в обертывании конца несущей конструкции войлоком.

Однако помимо сугубо «деревянных» проблем с такими перекрытиями могут случиться и традиционные неприятности, такие, как изменение нагрузки. Определить, что с перекрытием «что-то не так», можно визуально. Если балка начала прогибаться, а пол на верхнем этаже — «проваливаться», значит, она исчерпала свой конструктивный ресурс. Прогнувшуюся балку можно заменить аналогичной деревянной конструкцией, имеющей большее сечение. Однако лучше всего увеличить количество балок или заменить деревянные конструкции на металлические. При этом следует учесть, что установка стальных балок потребует дополнительного расчета.

f647164d7d6a113d1b1b30c6a3d668e4.jpgРемонт перекрытий в деревянном доме

Оставьте ответ

Введите свой комментарий
Введите имя
